পণ্যের বিবরণ:
প্রদান:
|
কপাটক: | CF8 | বল: | CF8 |
---|---|---|---|
আসন উপাদান: | PTFE হয় | আদর্শ: | ANSI |
আকার: | 1/2 "~ 8" | গঠন: | সম্পূর্ণ পোর্ট |
লক্ষণীয় করা: | স্টেইনলেস স্টীল বল ভালভ,প্রান্তিক বল বল ভালভ |

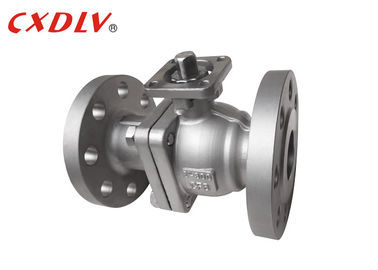

300LB বায়ুসংক্রান্ত একচুয়েটর সরাসরি মাউন্টিং জন্য ISO5211 প্যাড সঙ্গে প্রস্থ বল ভালভ
বিশেষ উল্লেখ
300LB বল ভালভ
প্রযোজ্য মানসমূহ:
ডিজাইন এবং ম্যানুফ্যাকচারিং: এএসএমই বি 16.5, এপিআই 608
- সংযোগ: ASME বি 16.5
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: API598, API6D
আকার বিন্যাস:
- 1/2 "~ 8"
চাপ রেটিং:
- এএসএমই সিএল, 150, 300
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
Q41F-300LB আমেরিকান স্ট্যান্ডার্ড ভাসমান বল ভালভ উন্নত ভালভ আসন, বহু বছরের বল ভালভ উত্পাদন অভিজ্ঞতা পরিকল্পিত ভালভ সিট, ভালভ সিলিং, নিম্ন ঘর্ষণ কোষ, ছোট অপারেটিং টর্ক, বিভিন্ন ভালভ আসন উপকরণ নিশ্চিত করার জন্য, অভিযোজন বিস্তৃত
চাপ | আয়তন | φD | এল | φE | φB | φC | টি | চ | এন-φh |
300LB | 1/2 " | 13 | 140 | 95 | 66,5 | 35 | 15 | 1.6 | 4-16 |
3/4 " | 19 | 152 | 117 | 82,5 | 43 | 16 | 1.6 | 4-19 | |
1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
1 1/4 " | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
1 1/2 " | 38 | 190 | 156 | 114,5 | 73 | 21 | 1.6 | 4-22 | |
2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
2 1/2 " | আরো তথ্য জন্য আমাদের সাথে যোগাযোগ করুন | ||||||||
3 " | |||||||||
4 " | |||||||||
5 " | |||||||||
6 " | |||||||||
8 " |
সংক্ষিপ্ত পরিচিতি
ভাসমান বল ভালভ গঠন ভাসমান হয়। মাঝারি চাপের ক্রিয়া অনুসারে, বলটি একটি নির্দিষ্ট স্থানচ্যুতি তৈরি করতে পারে এবং আউটলেট প্রান্তের সীলমোহর নিশ্চিত করার জন্য আউটলেট শেষে সীল পৃষ্ঠের বিরুদ্ধে চাপ সৃষ্টি করতে পারে।
ভাসমান বল ভালভের একটি সহজ কাঠামো এবং ভাল সিলিং কর্মক্ষমতা রয়েছে, তবে বলের লোডটি কার্যকরী মাধ্যমের আওতাভুক্ত সমস্ত আউটলেট সিলিং রিংতে প্রেরণ করা হয়, তাই সিলিং রিং উপাদানটি কাজের লোড প্রতিরোধ করতে পারে কিনা তা বিবেচনা করা আবশ্যক। গোলাকার মাঝারি। এই গঠন ব্যাপকভাবে মাঝারি এবং কম চাপ বল ভালভ ব্যবহার করা হয়।
শক্তি
1. দীর্ঘ দূরত্বে নিয়ন্ত্রণ করতে সহজ, 90 ° ঘোরানো পর্যন্ত পূর্ণ খোলা থেকে সম্পূর্ণরূপে বন্ধ, খোলা এবং দ্রুত বন্ধ, সহজ।
2. রক্ষণাবেক্ষণ সুবিধাজনক, বল ভালভ গঠন সহজ, sealing রিং সাধারণত সক্রিয়, এবং এটি disassemble এবং প্রতিস্থাপন সুবিধাজনক।
13. সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ হলে, বল এবং ভালভ আসন সীল পৃষ্ঠ মাঝারি থেকে বিচ্ছিন্ন করা হয়। মাঝারি পাস হলে, এটি ভালভের সীল পৃষ্ঠের ক্ষয় সৃষ্টি করবে না।
মডেল নির্বাচন
2PC পূর্ণ পোর্ট ভাসমান বল ভালভ
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
