পণ্যের বিবরণ:
প্রদান:
|
ভালভ শরীর: | CF8M | বল: | CF8M |
---|---|---|---|
আসন উপাদান: | PTFE হয় | আদর্শ: | ANSI |
আকার: | 1/2 "~ 8" | চাপ: | 300LB |
লক্ষণীয় করা: | cf8m বল ভালভ,স্টেইনলেস স্টীল বল ভালভ |

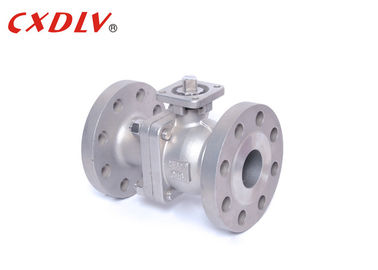

300LB CF8M প্রস্থ বল ভালভ 2 "উচ্চ পারফরমেন্স ভাসমান বল ভালভ
বিশেষ উল্লেখ
300LB বল ভালভ
প্রযোজ্য মানসমূহ:
ডিজাইন এবং ম্যানুফ্যাকচারিং: এএসএমই বি 16.5, এপিআই 608
- সংযোগ: ASME বি 16.5
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: API598, API6D
আকার বিন্যাস:
- 1/2 "~ 8"
চাপ রেটিং:
- এএসএমই সিএল, 150, 300
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
Q41F-300LB আমেরিকান স্ট্যান্ডার্ড ভাসমান বল ভালভ উন্নত ভালভ আসন, বহু বছরের বল ভালভ উত্পাদন অভিজ্ঞতা পরিকল্পিত ভালভ সিট, ভালভ সিলিং, নিম্ন ঘর্ষণ কোষ, ছোট অপারেটিং টর্ক, বিভিন্ন ভালভ আসন উপকরণ নিশ্চিত করার জন্য, অভিযোজন বিস্তৃত
চাপ | আয়তন | φD | এল | φE | φB | φC | টি | চ | এন-φh |
300LB | 1/2 " | 13 | 140 | 95 | 66,5 | 35 | 15 | 1.6 | 4-16 |
3/4 " | 19 | 152 | 117 | 82,5 | 43 | 16 | 1.6 | 4-19 | |
1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
1 1/4 " | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
1 1/2 " | 38 | 190 | 156 | 114,5 | 73 | 21 | 1.6 | 4-22 | |
2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
2 1/2 " | আরো তথ্য জন্য আমাদের সাথে যোগাযোগ করুন | ||||||||
3 " | |||||||||
4 " | |||||||||
5 " | |||||||||
6 " | |||||||||
8 " |
আবেদন
ভাসমান বল ভালভ গঠন ভাসমান হয়। মাঝারি চাপের ক্রিয়া অনুসারে, বলটি একটি নির্দিষ্ট স্থানচ্যুতি তৈরি করতে পারে এবং আউটলেট প্রান্তের সীলমোহর নিশ্চিত করার জন্য আউটলেট শেষে সীল পৃষ্ঠের বিরুদ্ধে চাপ সৃষ্টি করতে পারে।
ভাসমান বল ভালভের একটি সহজ কাঠামো এবং ভাল সিলিং কর্মক্ষমতা রয়েছে, তবে বলের লোডটি কার্যকরী মাধ্যমের আওতাভুক্ত সমস্ত আউটলেট সিলিং রিংতে প্রেরণ করা হয়, তাই সিলিং রিং উপাদানটি কাজের লোড প্রতিরোধ করতে পারে কিনা তা বিবেচনা করা আবশ্যক। গোলাকার মাঝারি। এই গঠন ব্যাপকভাবে মাঝারি এবং কম চাপ বল ভালভ ব্যবহার করা হয়।
শক্তি
1. তরল প্রতিরোধের ছোট। যখন ভালভ সম্পূর্ণরূপে খোলা থাকে, তখন বল উত্তরণের ক্রস সেকেনালিয়াল এলাকা, ভালভ শরীরের উত্তরণ এবং সংযোগকারী পাইপ সমান হয় এবং লাইনটি লাইনে থাকে। মাধ্যমটি বল ভালভের মধ্য দিয়ে প্রবাহিত হয় যা একটি সরাসরি পাইপের মাধ্যমে প্রবাহিত সমান এবং বিভিন্ন ভালভের বল ভালভের তরল। প্রতিরোধের ক্ষুদ্রতম।
2. দ্রুত চালু করুন, শুধুমাত্র 90 সেকেন্ডের বল খোলার এবং বন্ধ করার সময় সুবিধাজনক এবং দ্রুত বলটি চালু করতে হবে।
3. গঠন সহজ, ভলিউম ছোট, এবং ওজন আলোর হয়। বিশেষত, তার উচ্চতা গেট ভালভ এবং শাট-অফ ভালভের চেয়ে অনেক ছোট।
4. সিলিং কর্মক্ষমতা ভাল। বল ভালভ সাধারণত একটি নরম, নমনীয় সীল ব্যবহার।
মডেল নির্বাচন
2PC পূর্ণ পোর্ট ভাসমান বল ভালভ
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
