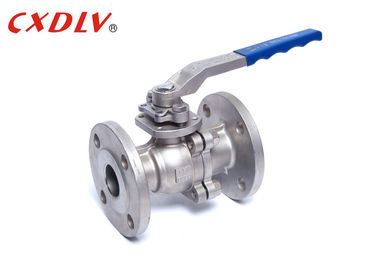

ডিআইএন স্ট্যান্ডার্ড বিভক্ত শরীর নিম্ন প্ল্যাটফর্ম 2 পিপি বল ভালভ PTFE PPL সফ্ট আসন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q41F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1pc |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠ কেস |
| ডেলিভারি সময়: | 5 ~ 25 কাজ দিন |
| পরিশোধের শর্ত: | টি / টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, ডি / এ, এল / সি, ডি / পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500pcs / সোম |
|
বিস্তারিত তথ্য |
|||
| আদর্শ: | তালা লাগান | দেহের উপাদান: | CF8 CF8M WCB |
|---|---|---|---|
| চাপ: | PN16 | আকার: | DN15 ~ DN200 |
| গঠন: | বিভক্ত শরীর | সংযোগ: | ডাবল চক্রের উন্নত পার্শ্ব |
| মধ্যম: | জল তেল গ্যাস | ||
| বিশেষভাবে তুলে ধরা: | cf8m বল ভালভ,প্রান্তিক বল বল ভালভ |
||
পণ্যের বর্ণনা
ডিআইএন স্ট্যান্ডার্ড বিভক্ত শরীর নিম্ন প্ল্যাটফর্ম 2 পিপি বল ভালভ PTFE PPL সফ্ট আসন
বিশেষ উল্লেখ
DIN স্ট্যান্ডার্ড হ্যান্ডেল অপ্রচলিত বল ভালভ
প্রযোজ্য মানসমূহ:
ডিজাইন এবং উত্পাদন: ডিন 3357/1, 2EN12516-1
- চক্রের উন্নত পার্শ্ব সংযোগ: DIN2542 ~ DIN2545, En1092
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: DIN3230 / 3, En12266
আকার বিন্যাস:
- DN15 ~ DN200
চাপ রেটিং:
জিবি পিএন 16 পিএন ২5 পিএন 40
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
সম্পূর্ণ বোর বল বল ভালভ পাইপ হিসাবে একই বোর ব্যাস আছে। সুবিধা কোন অতিরিক্ত ঘর্ষণ ক্ষতি আছে, এবং সিস্টেমটি যান্ত্রিকভাবে পরিষ্কার (pigging) সহজ হয়। নেতিবাচক দিক হল যে বল এবং হাউজিং হ্রাস পায়ের কাঁটা দিয়ে একটি মান বল ভালভের চেয়ে বড়। খরচ সামান্য উচ্চতর, এবং অনেক অ্যাপ্লিকেশন জন্য এই প্রয়োজন হয় না।
| ইউনিট: মিমি | |||||||
| চাপ | আয়তন | এল | φE | φB | φC | টি | চ |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
আবেদন
বল ভালভগুলি সাধারণত একটি দ্বি-নির্দেশক ভালভ যা বিভিন্ন শিল্পে ব্যবহৃত অন-অফ অ্যাপ্লিকেশনগুলির জন্য নির্ধারিত। এর মধ্যে কয়েকটি পানি, তেল, গ্যাস, রাসায়নিক, ফার্মাসিউটিকাল, খনির অন্তর্ভুক্ত।
সুবিধা
1. হালকা ওজন, পাইপ লাইন উপর কম্পন হ্রাস
2. দ্রুত এবং বন্ধ করা সহজ, লিভার অবস্থান নির্দেশ করে যে ভালভ খোলা আছে বা বন্ধ
3. মাউন্ট করা সহজ: প্রস্থ সংযুক্তি সঙ্গে
4. সেবা এবং মেরামত সহজ: বন্ধন flanges বন্ধ ছাড়া পাইপ থেকে অপসারণ করা যেতে পারে
5. সমস্ত অবস্থানের মধ্যে নির্ভরযোগ্য এবং কষ্ট মুক্ত অপারেশন এবং প্রবাহ মাত্র সামান্য ক্ষতি
মডেল নির্বাচন
2PC পূর্ণ পোর্ট ভাসমান বল ভালভ
| মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
| চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল | |||
