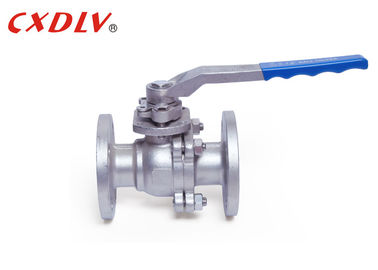

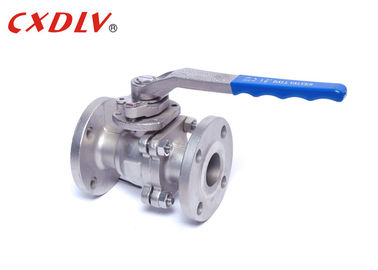

CF8M নরম সীল 2 ইঞ্চি ফ্ল্যাংড বল ভালভ DN200 10K JIS স্ট্যান্ডার্ড API607
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q41F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1pc |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠ কেস |
| ডেলিভারি সময়: | 5 ~ 25 কাজ দিন |
| পরিশোধের শর্ত: | টি / টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, ডি / এ, এল / সি, ডি / পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500pcs / সোম |
|
বিস্তারিত তথ্য |
|||
| আদর্শ: | নামক JIS | দেহের উপাদান: | CF8M |
|---|---|---|---|
| চাপ: | 10K | আকার: | DN15 ~ DN200 |
| গঠন: | বিভক্ত শরীর | সংযোগ: | চক্রের উন্নত পার্শ্ব |
| মধ্যম: | জল তেল গ্যাস | ||
| বিশেষভাবে তুলে ধরা: | cf8m বল ভালভ,স্টেইনলেস স্টীল বল ভালভ |
||
পণ্যের বর্ণনা
CF8M নরম সীল 2 ইঞ্চি ফ্ল্যাংড বল ভালভ DN200 10K JIS স্ট্যান্ডার্ড API607
বিশেষ উল্লেখ
JIS স্ট্যান্ডার্ড হ্যান্ডেল Oprated বল ভালভ
প্রযোজ্য মানসমূহ:
ডিজাইন এবং ম্যানুফ্যাকচারিং: এএসএমই বি 16.34, এপিআই 608
- চক্রের উন্নত পার্শ্ব সংযোগ: JIS B2212 ~ B213
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: JIS B2003, API6D
আকার বিন্যাস:
- 15 এ ~ 200A
চাপ রেটিং:
- জেআইএস 10 কে ২0 কে
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
বল ভালভ একটি ভালভ ভিতরে, বল ব্যবহার করে প্রবাহ বন্ধ বন্ধ। "অন" অবস্থানে যখন, খোলার পাইপ সঙ্গে লাইন হয়, জল অবাধে প্রবাহিত করার অনুমতি দেয়। যখন "বন্ধ" অবস্থানে, খোলার পানি প্রবাহে লম্বা হয়, প্রবাহকে সম্পূর্ণভাবে বন্ধ করে। একটি বল ভালভ, প্রবাহ একটি লিভার সঙ্গে নিয়ন্ত্রিত হয়। পাইপের লিভার পেরেকেন্ডিকুলার স্থাপন করলে পানি প্রবাহিত হতে পারে। 90 ডিগ্রি কোণে এটি চলন্ত প্রবাহ বন্ধ করে।
| ইউনিট: মিমি | |||||||
| চাপ | আয়তন | এল | φE | φB | φC | টি | চ |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
আবেদন
বল ভালভ প্রবাহ এবং চাপ নিয়ন্ত্রণের জন্য এবং ক্ষয়প্রাপ্ত তরল, slurries, স্বাভাবিক তরল এবং গ্যাসের জন্য বন্ধ করা হয়।
তারা তেল ও প্রাকৃতিক গ্যাস শিল্পে ব্যবহার করা হয়, তবে এটি অনেক উত্পাদন খাতে, রাসায়নিক সংগ্রহস্থল এবং এমনকি আবাসিক ব্যবহারের ক্ষেত্রেও স্থান পায়।
সুবিধা
1. হালকা ওজন, পাইপ লাইন উপর কম্পন হ্রাস
2. দ্রুত এবং বন্ধ করা সহজ, লিভার অবস্থান নির্দেশ করে যে ভালভ খোলা আছে বা বন্ধ
3. মাউন্ট করা সহজ: প্রস্থ সংযুক্তি সঙ্গে
4. সেবা এবং মেরামত সহজ: বন্ধন flanges বন্ধ ছাড়া পাইপ থেকে অপসারণ করা যেতে পারে
5. সমস্ত অবস্থানের মধ্যে নির্ভরযোগ্য এবং কষ্ট মুক্ত অপারেশন এবং প্রবাহ মাত্র সামান্য ক্ষতি
মডেল নির্বাচন
2PC পূর্ণ পোর্ট ভাসমান বল ভালভ
| মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
| চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল | |||
