পণ্যের বিবরণ:
প্রদান:
|
আদর্শ: | তালা লাগান | দেহের উপাদান: | CF8 CF8M WCB |
---|---|---|---|
চাপ: | PN16 | আকার: | DN15 ~ DN200 |
গঠন: | বিভক্ত শরীর | সংযোগ: | ডাবল চক্রের উন্নত পার্শ্ব |
মধ্যম: | জল তেল গ্যাস | ||
লক্ষণীয় করা: | cf8m বল ভালভ,স্টেইনলেস স্টীল বল ভালভ |

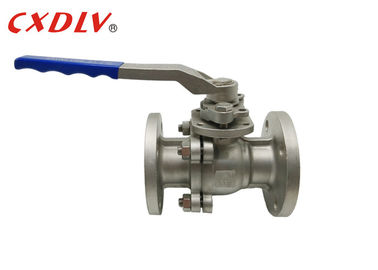

হ্যান্ডেল অপারেশন সঙ্গে স্টেইনলেস স্টীল ডিআইএন আরএফ প্রস্থ বল ভালভ 2pc
বিশেষ উল্লেখ
DIN স্ট্যান্ডার্ড হ্যান্ডেল অপ্রচলিত বল ভালভ
প্রযোজ্য মানসমূহ:
ডিজাইন এবং উত্পাদন: ডিন 3357/1, 2EN12516-1
- চক্রের উন্নত পার্শ্ব সংযোগ: DIN2542 ~ DIN2545, En1092
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: DIN3230 / 3, En12266
আকার বিন্যাস:
- DN15 ~ DN200
চাপ রেটিং:
- DIN PN16 PN25 PN40
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
সম্পূর্ণ বোর বল বল ভালভ পাইপ হিসাবে একই বোর ব্যাস আছে। সুবিধা কোন অতিরিক্ত ঘর্ষণ ক্ষতি আছে, এবং সিস্টেমটি যান্ত্রিকভাবে পরিষ্কার (pigging) সহজ হয়। নেতিবাচক দিক হল যে বল এবং হাউজিং হ্রাস পায়ের কাঁটা দিয়ে একটি মান বল ভালভের চেয়ে বড়। খরচ সামান্য উচ্চতর, এবং অনেক অ্যাপ্লিকেশন জন্য এই প্রয়োজন হয় না।
ইউনিট: মিমি | |||||||
চাপ | আয়তন | এল | φE | φB | φC | টি | চ |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
আবেদন
বল ভালভগুলি বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হয়, তবে এতে সীমাবদ্ধ নয়:
ফিল্ড গ্যাস উদ্ভিদ, অশোধিত তেল উদ্ভিদ, গ্যাস ফিড লাইন, পলিমার উদ্ভিদ, স্বয়ংক্রিয় প্রক্রিয়া অ্যাপ্লিকেশন, শিল্প গ্যাস প্রসেসিং উদ্ভিদ, এলএনজি উদ্ভিদ, হাইড্রোকার্বন প্রসেসিং, ট্যাঙ্ক খামার, তেল শোধনাগার ফিড স্টক লাইন
বল ভালভ বৈশিষ্ট্য
ভাসমান বল ভালভগুলি দুটি বলের মধ্যে ভাসমান একটি বল সমন্বিত করে এবং একটি ইতিবাচক বন্ধনের জন্য বল প্রবাহকে ধাক্কা দেওয়ার জন্য লাইন চাপ ব্যবহার করে।
ভাসমান বল ভালভ বৈশিষ্ট্য অন্তর্ভুক্ত:
1. কোন নিম্ন স্টেম, কনস্ট্রাকশন সময় সঞ্চয় প্রদান
2. তুলনামূলকভাবে ছোট আকার পরিসীমা, সাধারণত 1/2 "- 12"
3. সীট উপর বল মাধ্যমে টাইট সীল ক্ষমতা
4. কম অপারেটিং টর্ক
5. ডাউনস্ট্রিম শুধুমাত্র sealing
মডেল নির্বাচন
2PC পূর্ণ পোর্ট ভাসমান বল ভালভ
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
ব্যক্তি যোগাযোগ: Li
টেল: 13857766211
ফ্যাক্স: 86-577-86890889
