পণ্যের বিবরণ:
প্রদান:
|
আদর্শ: | ANSI | দেহের উপাদান: | CF8M |
---|---|---|---|
চাপ: | 150LB | আকার: | 1/2 "~ 8" |
গঠন: | বিভক্ত শরীর | সংযোগ: | চক্রের উন্নত পার্শ্ব |
মধ্যম: | জল তেল গ্যাস | ||
লক্ষণীয় করা: | স্টেইনলেস স্টীল বল ভালভ,প্রান্তিক বল বল ভালভ |

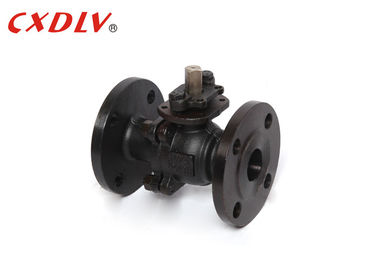

গ্যাস, তেল জন্য ভাসমান স্টেইনলেস স্টীল প্রস্থ বল ভালভ কাস্টিং ভালভ
বিশেষ উল্লেখ
ANSI স্ট্যান্ডার্ড হ্যান্ডেল অপ্রচলিত বল ভালভ
প্রযোজ্য মানসমূহ:
ডিজাইন এবং ম্যানুফ্যাকচারিং: এএসএমই বি 16.34, এপিআই 608
- চক্রের উন্নত পার্শ্ব সংযোগ: ASME বি 16.5
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: API598, API6D
মুখোমুখি মুখোমুখি: ASME B16.10
আকার বিন্যাস:
- 1/2 "~ 8"
চাপ রেটিং:
- এএনএসআই 150LB 300LB
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
একটি বল ভালভ একটি গৌণ ক্লোজার ইউনিট সহ একটি যন্ত্র যা প্রবাহ নিয়ন্ত্রণে / বন্ধ করে। গোলকটি একটি পোর্ট রয়েছে, যা কেন্দ্রের মধ্য দিয়ে একটি বোর হিসাবে পরিচিত। যখন ভালভটি এমনভাবে স্থাপন করা হয় যে বীরে পাইপলাইনের মতো একই দিকটি সংলগ্ন হয়, এটি খোলা অবস্থায় থাকে এবং তরল এটির মাধ্যমে প্রবাহিত হতে পারে। 90 ডিগ্রী ঘুরলে, বোর প্রবাহ পথের লম্বা হয়ে যায়, যার অর্থ হল ভালভ বন্ধ হয়ে যায় এবং তরলটি অতিক্রম করতে পারে না।
ইউনিট: মিমি | ||||||||
চাপ | আয়তন | φD | এল | φE | φB | φC | টি | চ |
Class150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11.5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 | |
2 1/2 " | 64 | 190 | 178 | 139,5 | 105 | 18 | 1.6 | |
3 " | 76 | 203 | 190 | 152,5 | 127 | 19 | 1.6 | |
4 " | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
5 " | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
6 " | 152 | 394 | 279 | 241,5 | 216 | 26 | 1.6 | |
8 " | 203 | 457 | 343 | 298,5 | 270 | 29 | 1.6 |
আবেদন
বল ভালভ সাধারণত অ্যাপ্লিকেশন এবং বাজারের একটি পরিসীমা জুড়ে ব্যবহৃত সফল হতে তাদের ক্ষমতা ধন্যবাদ নির্বাচিত করা হয়। আগে উল্লেখ করা হয়েছে, বল ভালভগুলি তেল ও প্রাকৃতিক গ্যাস শিল্পের সাথে একটি বড় আঘাত, তবে এটিও অনেক উত্পাদন খাতে, রাসায়নিক সংগ্রহস্থল এবং এমনকি আবাসিক ব্যবহারের ক্ষেত্রেও স্থান পায়।
সুবিধা
1. দীর্ঘতর চক্র জীবন
2. নিম্ন ইউনিফর্ম টার্ক
3. আসন প্রতিস্থাপন জন্য লাইন এক্সেস অনুমতি
4. স্টেইনলেস স্টীল বা কার্বন ইস্পাত পাওয়া যায়
5. শরীর এবং প্রসারণ ক্যাপ বিনিয়োগ ঢালাই হয়
মডেল নির্বাচন
2PC পূর্ণ পোর্ট ভাসমান নিম্ন প্ল্যাটফর্ম বল ভালভ
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
