| MOQ: | 1pc |
| মূল্য: | আলোচনাযোগ্য |
| স্ট্যান্ডার্ড প্যাকিং: | বিভিন্ন ভালভ গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠ কেস |
| বিতরণ সময়কাল: | 5 ~ 25 কাজ দিন |
| অর্থ প্রদানের পদ্ধতি: | টি / টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, ডি / এ, এল / সি, ডি / পি, মানিগ্রাম |
| সরবরাহ ক্ষমতা: | 500pcs / সোম |

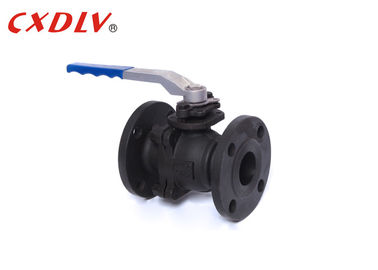

DN150 WCB স্টেইনলেস স্টীল প্রস্থ বল ভালভ DIN আরএফ ভাসমান টাইপ PN16 PN40
বিশেষ উল্লেখ
DIN স্ট্যান্ডার্ড হ্যান্ডেল অপ্রচলিত বল ভালভ
প্রযোজ্য মানসমূহ:
ডিজাইন এবং উত্পাদন: ডিন 3357/1, 2EN12516-1
- চক্রের উন্নত পার্শ্ব সংযোগ: DIN2542 ~ DIN2545, En1092
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: DIN3230 / 3, En12266
আকার বিন্যাস:
- DN15 ~ DN200
চাপ রেটিং:
- DIN PN16 PN25 PN40
তাপমাত্রা সীমা:
- -20 ° C ~ 185 ° C
প্রজাপতি এবং প্লাগ ভালভ বরাবর বল ভালভ, কোয়ার্টার-টার্ন ভালভ পরিবার অংশ। বল ভালভ নির্ভরযোগ্য, বুদ্বুদ-টাইট সীল জন্য পরিচিত হয়। সুতরাং, তারা গ্যাস অ্যাপ্লিকেশনের জন্য একটি দুর্দান্ত পছন্দ যেখানে টাইট শাটফট প্রয়োজন। আসনগুলিতে ধ্রুবক পরিধানের সম্ভাবনাের কারণে, বল ভালভগুলি থ্রোটলিং অ্যাপ্লিকেশনের জন্য আদর্শ নয়। বল বল ভালভের শরীর সাধারণত ইস্পাত তৈরি করে এবং নিকেল প্লেট দিয়ে আরও টেকসই করা যেতে পারে।
| ইউনিট: মিমি | |||||||
| চাপ | আয়তন | এল | φE | φB | φC | টি | চ |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
আবেদন
বল ভালভগুলি বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হয়, তবে এতে সীমাবদ্ধ নয়:
ফিল্ড গ্যাস উদ্ভিদ, অশোধিত তেল উদ্ভিদ, গ্যাস ফিড লাইন, পলিমার উদ্ভিদ, স্বয়ংক্রিয় প্রক্রিয়া অ্যাপ্লিকেশন, শিল্প গ্যাস প্রসেসিং উদ্ভিদ, এলএনজি উদ্ভিদ, হাইড্রোকার্বন প্রসেসিং, ট্যাঙ্ক খামার, তেল শোধনাগার ফিড স্টক লাইন
বল ভালভ বৈশিষ্ট্য
1. স্টেমের পাশাপাশি প্যাকিং গ্রন্থি মাধ্যমে বাইরে থেকে পরিবেশ বা প্রসেসের পরিবর্তনের পরিবর্তে প্যাকিংয়ে ঘুরছে।
2. বননেট গ্যাসকেট এবং সম্ভাব্য লিক পাথ নির্মূল।
3. সিলিং সদস্য একটি ভলিউম স্থানান্তর করার পরিবর্তে এর নিজস্ব ভলিউম মধ্যে ঘোরা।
4. একটি পূর্ণ বল একটি সুষম ছাঁটা হয়। অর্ধেক বল, গেট বা গ্লোবাল ভালভ প্লাগ অসমর্থিত হবে। আপনি আপনার গ্যাস বা বায়ু সরবরাহ হারিয়ে যদি একচুয়েটরs সঙ্গে এই গুরুত্বপূর্ণ হবে।
5. ভালভ নীচে কোন সংগ্রহ অঞ্চল। প্রবেশের জন্য গেটের জন্য রুম থাকতে হবে এবং সেখানে যা সংগ্রহ করা হয়েছে তা স্থানান্তরিত করতে অসুবিধা হতে পারে।
6. ছোট সামগ্রিক খামির মাত্রা।
7. অটোমেশন সহজতর - পূর্ণ বন্ধ পূর্ণ খোলা যেতে ninty ডিগ্রী। ঘুর গুণাবলীর নয়।
মডেল নির্বাচন
2PC পূর্ণ পোর্ট ভাসমান বল ভালভ
| মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
| চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল | |||
