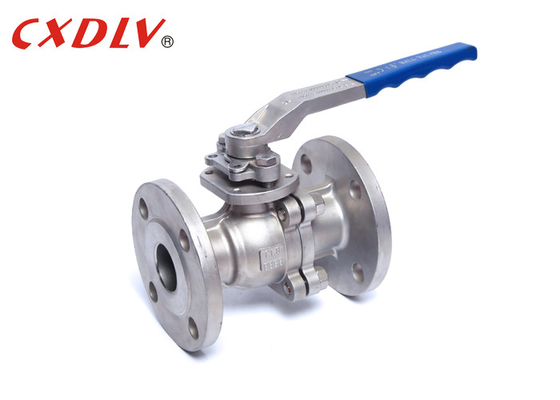

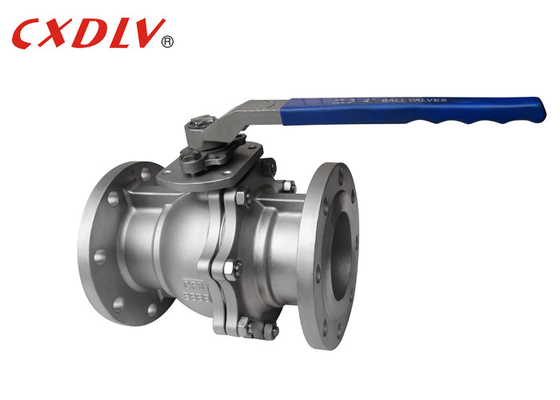

অ্যাকচুয়েটর ফ্ল্যাঞ্জ বল ভালভ ডাবল অ্যাক্টিং নিউমেটিক কন্ট্রোল Dn80
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q41F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠের কেস |
| ডেলিভারি সময়: | 5~25 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, এল/সি, ডি/এ, ডি/পি, মানিগ্রাম, পেপ্যাল |
| যোগানের ক্ষমতা: | 500 পিসি/সোম |
|
বিস্তারিত তথ্য |
|||
| শরীর উপাদান: | SS316/SS304/WCB | আকার: | DN15-200 |
|---|---|---|---|
| স্ট্যান্ডার্ড: | ANSI, ASME, API, DIN, JIS, BS, GB | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
| সনদপত্র: | সিই | ||
| বিশেষভাবে তুলে ধরা: | বায়ুসংক্রান্ত অ্যাকচুয়েটর ফ্ল্যাঞ্জ বল ভালভ,Dn80 ফ্ল্যাঞ্জ বল ভালভ,ফ্ল্যাঞ্জ ডাবল অ্যাক্টিং বল ভালভ |
||
পণ্যের বর্ণনা
স্পেসিফিকেশন
উচ্চ প্ল্যাটফর্ম বল ভালভ
প্রযোজ্য মানসমূহ:
- ডিজাইন এবং ম্যানুফ্যাকচারিং: GB12237-89
- সংযোগ: JB/T79
- ফায়ারপ্রুফ টেস্ট: API607 4th 1993
- পরীক্ষা এবং পরিদর্শন: GB/T13927-1992
আকার পরিসীমা:
- DN15~DN200
চাপ রেটিং:
- GB PN16 PN25 PN40
তাপমাত্রা সীমা:
- -20°C~185°C
বল ভালভ, খোলার এবং বন্ধ হওয়া সদস্য (গোলক) ভালভ স্টেম দ্বারা চালিত হয় এবং বল ভালভের অক্ষের চারপাশে ঘোরে।এটি তরল নিয়ন্ত্রণ এবং নিয়ন্ত্রণের জন্যও ব্যবহার করা যেতে পারে।মাল্টি-ওয়ে বল ভালভ শুধুমাত্র নমনীয়ভাবে মাধ্যমের সঙ্গম, বিভাজন এবং প্রবাহের দিক পরিবর্তনকে নিয়ন্ত্রণ করতে পারে না, তবে যেকোনো চ্যানেল বন্ধ করে অন্য দুটি চ্যানেলকে সংযুক্ত করতে পারে।
| পিএন(এমপিএ) | ডিএন | এল | φE | φবি | φC | টি | চ | N-φh | এইচ | H1 | ডব্লিউ | এম | পৃ | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | অবাধে আমাদের সাথে যোগাযোগ করুন | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
আবেদন
বল ভালভ পেট্রোলিয়াম পরিশোধন, দীর্ঘ-দূরত্বের পাইপলাইন, রাসায়নিক, কাগজ, ফার্মাসিউটিক্যাল, জল সংরক্ষণ, বৈদ্যুতিক শক্তি, পৌরসভা, ইস্পাত এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
সুবিধা
1. ছোট তরল প্রতিরোধের: বায়ুসংক্রান্ত বল ভালভ হল সমস্ত ভালভ শ্রেণীবিভাগের তরল প্রতিরোধের ক্ষুদ্রতম, এমনকি কম ব্যাসের বায়ুসংক্রান্ত বল ভালভ, এর তরল প্রতিরোধের বেশ ছোট।
2. স্টেম সীল নির্ভরযোগ্য: যেহেতু ভালভ স্টেম শুধুমাত্র ঘোরে এবং উপরে এবং নীচে সরানো হয় না, ভালভ স্টেমের প্যাকিং সীল ভাঙ্গা সহজ নয়, এবং মাঝারি চাপ বৃদ্ধির সাথে সিল করার ক্ষমতা বৃদ্ধি পায়।
3. ভালভ সিটের সিলিং কার্যকারিতা ভাল: PTFE এর মতো ইলাস্টিক উপাদান দিয়ে তৈরি সিলিং রিংটি সিল করা সহজ, এবং বায়ুসংক্রান্ত বল ভালভের ভালভ সিল করার ক্ষমতা মাঝারি চাপ বৃদ্ধির সাথে বৃদ্ধি পায়।
মডেল নির্বাচন
উচ্চ চাপ বল ভালভ
| স্ট্যান্ডার্ড | এএনএসআই | জিবি | JIS | DIN |
| চাপ | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| ম্যাট্রিয়াল | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল | |||
