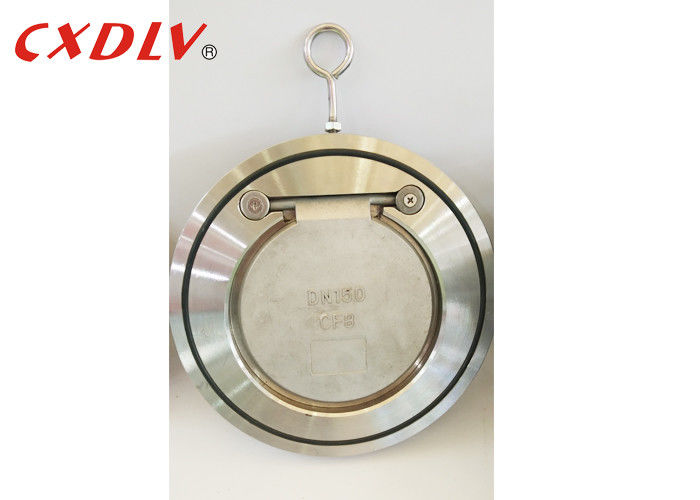

H74F স্টেইনলেস স্টিল ওয়েফার টাইপ সিঙ্গেল প্লেট চেক ভালভ
পণ্যের বিবরণ:
| Place of Origin: | China |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE,ISO,TS |
| Model Number: | H74F |
প্রদান:
| Minimum Order Quantity: | 1pc |
|---|---|
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভের গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠের কেস |
| Delivery Time: | 5~25 work days |
| Payment Terms: | T/T,L/C,,D/A,D/P,Western Union,MoneyGram |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000 পিসি |
|
বিস্তারিত তথ্য |
|||
| Body: | CF8,CF8M,WCB... | Disc: | SS304,SS316 |
|---|---|---|---|
| Seat: | NBR, | Port Size: | DN40~DN600 |
| Working Temperature: | -20℃~+180℃ | Standard: | ANSI,ASME,API ,DIN, JIS,BS, GB |
| Pressure: | 150LB | প্রয়োগ: | পানি, তেল, গ্যাস... |
| বিশেষভাবে তুলে ধরা: | স্টেইনলেস ওয়েফার টাইপ চেক ভালভ,ওয়েফার সিঙ্গেল প্লেট চেক ভালভ,H74F সিঙ্গেল প্লেট চেক ভালভ |
||
পণ্যের বর্ণনা

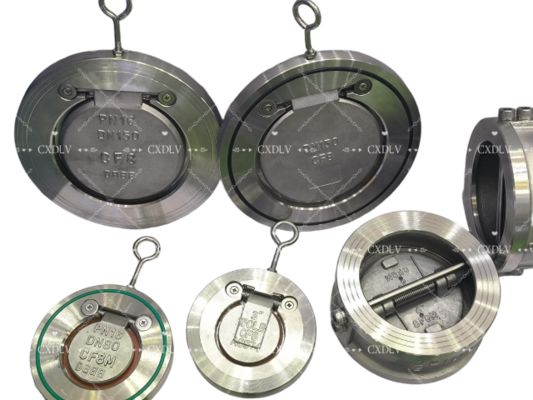

H74 স্টেইনলেস স্টিল ওয়েফার-টাইপ একক প্লেট চেক ভালভ
চেক ভালভের বৈশিষ্ট্য
একক ডিস্ক ওয়েফার সুইং চেক ভালভ
প্রযোজ্য মান:
- ডিজাইন এবং ম্যানুফ্যাকচারিং: ASTM B16.34
- ফ্ল্যাঞ্জ সংযোগ: ASTI16.5
- পরীক্ষা এবং পরিদর্শন: API598
আকারের সীমা:
-1 1/2"~16"
চাপের রেটিং:
- ANSI 150LB,300LB
- JIS 10K,20K
তাপমাত্রার সীমা:
- -20°C~180°C
| দেহের উপাদান | কার্বন ইস্পাত | CF8 | CF8M |
| ভালভ ডিস্ক | কার্বন ইস্পাত | SS304 | SS316 |
| বোল্ট, ওয়াশার | SS304 | SS304 | SS316 |
| আই বোল্ট | প্লেটেড কার্বন স্টিল | প্লেটেড কার্বন স্টিল | প্লেটেড কার্বন স্টিল |
| ও-রিং | NBR,EPDM | ||
| কাজের তাপমাত্রা | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| মাধ্যম | জল, বাষ্প, তেল, গ্যাস | ||
| স্ট্যান্ডার্ড | ANSI,DIN,JIS,JB | ||
চেক ভালভ ওভারভিউ
চেক ভালভ হল স্বয়ংক্রিয় শাট-অফ ভালভ যা সাধারণত একটি পাইপ সিস্টেমে ব্যাকফ্লো বা নিষ্কাশন প্রতিরোধ করার জন্য ব্যবহৃত হয়। প্রায়শই পাম্পের ডিসচার্জ পাশে প্রয়োগ করা হয়, চেক ভালভ পাম্প বন্ধ হয়ে গেলে সিস্টেমকে নিষ্কাশন থেকে বাধা দেয় এবং ব্যাকফ্লোর বিরুদ্ধে সুরক্ষা দেয়, যা পাম্প এবং/অথবা অন্যান্য সরঞ্জামের ক্ষতি করতে পারে।
সুইং চেক ভালভএকটি ফ্ল্যাট ডিস্ক রয়েছে যা একটি কব্জা পিনের চারপাশে ঘোরে বা সুইং করে। এগুলি কম খরচের এবং সম্পূর্ণরূপে খোলা অবস্থায় কম হেড লস বৈশিষ্ট্যযুক্ত। তবে ডিস্কের দীর্ঘ স্ট্রোক এবং জড়তার কারণে, ঐতিহ্যবাহী সুইং চেক ভালভ উল্লম্ব পাইপ ইনস্টলেশনে আঘাত করতে পারে। এই কারণে এই ভালভগুলিতে কখনও কখনও একটি লিভার এবং ওজন আনুষঙ্গিক জিনিসপত্র লাগানো হয়। এগুলি বর্জ্য জলের মতো কঠিন পদার্থযুক্ত তরলগুলি পরিচালনা করতে পারে।
বৈশিষ্ট্য:
- অর্থনৈতিক ডিজাইন: কম ওজন এবং ছোট স্থাপন দৈর্ঘ্য প্রাথমিক খরচ, স্থান প্রয়োজনীয়তা এবং সম্পূর্ণ-বডি, সুইং টাইপ চেক ভালভের তুলনায় ইনস্টলেশনে সঞ্চয় তৈরি করে।
- ন্যূনতম হেড লস: একটি ছোট, সোজা এবং কার্যত বাধাহীন প্রবাহ পথ সরবরাহ করে হেড লস কমানো হয়
- জল হাতুড়ি কমাতে দ্রুত বন্ধ: শূন্য প্রবাহের কাছাকাছি বন্ধ হওয়া সম্পূর্ণরূপে স্বয়ংক্রিয়, স্প্রিং-সহায়তাযুক্ত ডিস্কের মাধ্যমে অর্জন করা হয় - হালকা ওজনের, একক ডিস্ক ডিজাইন প্রবাহ বিপরীত হওয়ার আগে একটি ইতিবাচক শাটঅফ তৈরি করে যা ঢেউ কমাতে সাহায্য করে
- স্থিতিস্থাপক নরম সিট: নির্ভুলভাবে মেশিনে তৈরি সিলিং সারফেসের সাথে মিলিত হয়ে একটি বুদবুদ-টাইট সিল নিশ্চিত করতে সাহায্য করে যা API 598 পরীক্ষার প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে।
