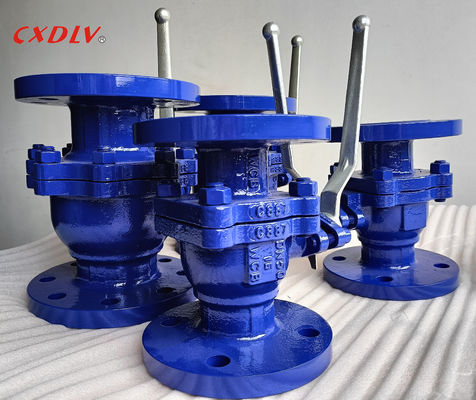

A216 Gr.WCB ফ্ল্যাঞ্জযুক্ত বল ভালভ ২ পিস পার্টস হ্যান্ডেল লিভার PN16 সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q41F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠের কেস |
| ডেলিভারি সময়: | 5~25 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, ডি/এ, এল/সি, ডি/পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500 পিসি/সোম |
|
বিস্তারিত তথ্য |
|||
| অপারেশন: | হ্যান্ডেল | শরীরের উপাদান: | সিএফ 8 সিএফ 8 এম ডাব্লুসিবি সিএফ 3 সিএফ 3 এম |
|---|---|---|---|
| চাপ: | PN16/PN25/PN40 | আকার: | DN15~DN200 |
| কাঠামো: | ভাসমান বল | সংযোগ: | ডাবল ফ্ল্যাঞ্জ |
| মাধ্যম: | জল তেল গ্যাস | ||
পণ্যের বর্ণনা
A216 Gr.WCB ফ্ল্যাঞ্জড বল ভালভ ২ পিস পার্টস উইথ হ্যান্ডেল লিভার PN16
স্পেসিফিকেশন
GB হ্যান্ডেল অপারেটেড বল ভালভ
প্রযোজ্য মান:
- ডিজাইন এবং ম্যানুফ্যাকচারিং: GB12237-89
- সংযোগ: JB/T79
- ফায়ারপ্রুফ পরীক্ষা: API607 4র্থ 1993
- পরীক্ষা এবং পরিদর্শন: GB/T13927-1992
আকার সীমা:
- DN15~DN200
চাপের রেটিং:
- GB PN16
তাপমাত্রা সীমা:
- -20°C~180°C
Aবল ভালভএকটি চতুর্থাংশ-টার্ন ভালভের একটি রূপ যা এর মধ্য দিয়ে প্রবাহ নিয়ন্ত্রণ করতে একটি ফাঁপা, ছিদ্রযুক্ত এবং ঘূর্ণায়মান বল ব্যবহার করে। বলের ছিদ্রটি প্রবাহের সাথে সারিবদ্ধ হলে এটি খোলা থাকে এবং ভালভ হ্যান্ডেল দ্বারা 90-ডিগ্রি ঘোরানো হলে বন্ধ থাকে। হ্যান্ডেলটি খোলার সময় প্রবাহের সাথে সমতলভাবে থাকে এবং বন্ধ করার সময় এটির সাথে লম্বভাবে থাকে, যা ভালভের অবস্থার সহজ দৃশ্যমান নিশ্চিতকরণের জন্য তৈরি করে।
| ইউনিট: মিমি | |||||||
| চাপ | আকার | L | φE | φB | φC | T | f |
| PN16 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 20 | 3 | |
অ্যাপ্লিকেশন
বল ভালভগুলি সাধারণত দ্বি-দিকনির্দেশক ভালভ যা বিভিন্ন শিল্পে ব্যবহৃত অন-অফ অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়। এদের মধ্যে কয়েকটি হল জল, তেল, গ্যাস, রাসায়নিক, ফার্মাসিউটিক্যাল, খনি, কয়েকটি নাম বলার জন্য।
কেন বল ভালভ নির্বাচন করবেন?
1. অ্যান্টি-স্ট্যাটিক কর্মক্ষমতা: বল, ভালভ স্টেম এবং ভালভ বডির মধ্যে একটি স্প্রিং সাজানো হয় এবং সুইচিং প্রক্রিয়া দ্বারা উত্পন্ন স্ট্যাটিক বিদ্যুৎ আহরণ করা যেতে পারে।
2. যেহেতু পলিটetrafluoroethylene-এর মতো উপাদানের স্ব-লুব্রিকেটিং বৈশিষ্ট্য ভালো এবং গোলাকার বডির সাথে ঘর্ষণ ক্ষতি কম, তাই বায়ুসংক্রান্ত বল ভালভের পরিষেবা জীবন দীর্ঘ হয়।
3. তরল প্রতিরোধ ক্ষমতা কম, এবং বায়ুসংক্রান্ত বল ভালভ সব ধরনের ভালভের মধ্যে সর্বনিম্ন তরল প্রতিরোধের একটি।
4. ভালভ স্টেম সিল নির্ভরযোগ্য। যেহেতু ভালভ স্টেম শুধুমাত্র উত্তোলন আন্দোলনের মতো একই আন্দোলন করে, তাই ভালভ স্টেমের প্যাকিং সিল ক্ষতিগ্রস্ত হওয়া সহজ নয় এবং মাধ্যমের চাপ বাড়ার সাথে সাথে সিলিং ক্ষমতা বৃদ্ধি পায়।
মডেল নির্বাচন
2PC ফুল পোর্ট ফ্লোটিং বল ভালভ
| স্ট্যান্ডার্ড | ANSI | GB | JIS | DIN |
| চাপ | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| উপাদান | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল | |||
