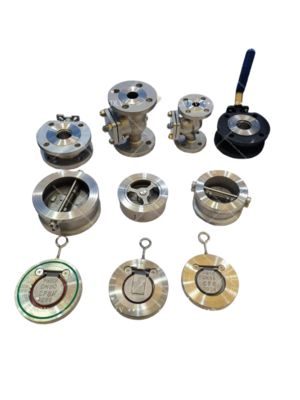

CF8M ফ্ল্যাপ চেক ভালভ কারখানা উচ্চ মানের স্টেইনলেস স্টীল সিলভার OEM স্ট্যান্ডার্ড ডাবল প্লেট চেক ভালভ সাধারণ সরাসরি বিক্রয়
পণ্যের বিবরণ:
| Place of Origin: | China |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE,ISO,TS |
| Model Number: | H74F |
প্রদান:
| Minimum Order Quantity: | 1pc |
|---|---|
| Packaging Details: | Suitable Plywood Cases according to different valves' structure |
| Delivery Time: | 5~25 work days |
| Payment Terms: | T/T,L/C,,D/A,D/P,Western Union,MoneyGram |
| Supply Ability: | 1000pcs per Month |
|
বিস্তারিত তথ্য |
|||
| Body: | CF8,CF8M,WCB... | Disc: | SS304,SS316 |
|---|---|---|---|
| Seat: | NBR, | Port Size: | DN40~DN600 |
| Working Temperature: | -20℃~+180℃ | Standard: | ANSI,ASME,API ,DIN, JIS,BS, GB |
| Pressure: | 150LB | Application: | Water,Oil,Gas... |
| বিশেষভাবে তুলে ধরা: | কারখানার সরাসরি বিক্রয় ফ্ল্যাপ চেক ভালভ,CF8M ফ্ল্যাপ চেক ভালভ |
||
পণ্যের বর্ণনা
CF8M ফ্ল্যাপ চেক ভালভ ফ্যাক্টরি সরাসরি উচ্চ মানের স্টেইনলেস স্টিল সিলভার OEM স্ট্যান্ডার্ড ডুয়াল প্লেট চেক ভালভ সাধারণ
চেক ভালভের বৈশিষ্ট্য

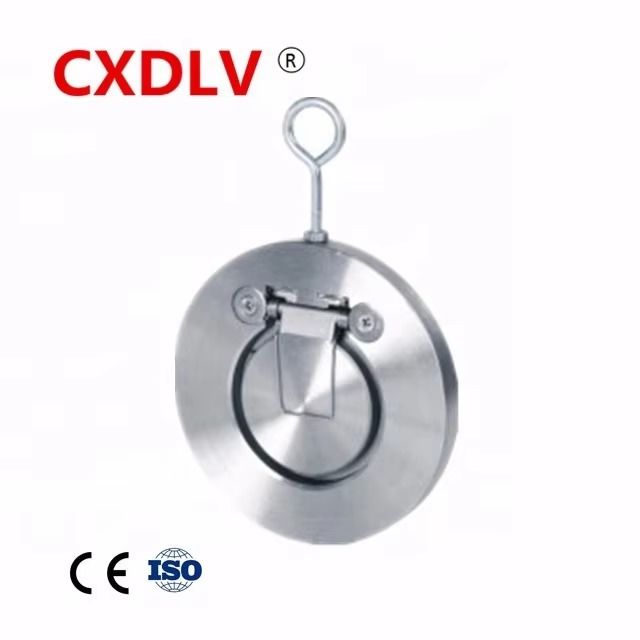

একক ডিস্ক ওয়েফার সুইং চেক ভালভ
প্রযোজ্য মান:
- ডিজাইন এবং ম্যানুফ্যাকচারিং: ASTM B16.34
- ফ্ল্যাঞ্জ সংযোগ: ASTI16.5
- পরীক্ষা এবং পরিদর্শন: API598
আকারের সীমা:
-1 1/2"~16"
চাপের রেটিং:
- ANSI 150LB,300LB
- JIS 10K,20K
তাপমাত্রার সীমা:
- -20°C~180°C
| দেহের উপাদান | কার্বন ইস্পাত | CF8 | CF8M |
| ভালভ ডিস্ক | কার্বন ইস্পাত | SS304 | SS316 |
| বোল্ট, ওয়াশার | SS304 | SS304 | SS316 |
| আই বোল্ট | প্লেটেড কার্বন স্টিল | প্লেটেড কার্বন স্টিল | প্লেটেড ক্যাটবন স্টিল |
| ও-রিং | NBR,EPDM | ||
| কাজের তাপমাত্রা | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| মাধ্যম | জল, বাষ্প, তেল, গ্যাস | ||
| স্ট্যান্ডার্ড | ANSI,DIN,JIS,JB | ||
(PN16)একক ডিস্ক সুইং চেক ভালভ ডাইমেনশন
(ইউনিট:মিমি)
| DN | A | L | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
চেক ভালভ ওভারভিউ
চেক ভালভ হল স্বয়ংক্রিয় শাট-অফ ভালভ যা সাধারণত একটি পাইপ সিস্টেমে ব্যাকফ্লো বা নিষ্কাশন প্রতিরোধ করার জন্য ব্যবহৃত হয়। প্রায়শই পাম্পের ডিসচার্জ পাশে প্রয়োগ করা হয়, চেক ভালভ পাম্প বন্ধ হয়ে গেলে সিস্টেমকে নিষ্কাশন থেকে বাধা দেয় এবং ব্যাকফ্লোর বিরুদ্ধে সুরক্ষা দেয়, যা পাম্প এবং/অথবা অন্যান্য সরঞ্জামের ক্ষতি করতে পারে।
সুইং চেক ভালভএর একটি ফ্ল্যাট ডিস্ক রয়েছে যা একটি কব্জা পিনের চারপাশে ঘোরে বা সুইং করে। এগুলি কম খরচের এবং সম্পূর্ণরূপে খোলা অবস্থায় কম হেড লস বৈশিষ্ট্যযুক্ত। তবে ডিস্কের দীর্ঘ স্ট্রোক এবং জড়তার কারণে, ঐতিহ্যবাহী সুইং চেক ভালভ উল্লম্ব পাইপ ইনস্টলেশনে আঘাত করতে পারে। এই কারণে এই ভালভগুলিতে কখনও কখনও একটি লিভার এবং ওজন আনুষঙ্গিক জিনিসপত্র লাগানো হয়। এগুলি বর্জ্য জল সহ কঠিন পদার্থযুক্ত তরল পরিচালনা করতে পারে।
বৈশিষ্ট্য:
- অর্থনৈতিক ডিজাইন: কম ওজন এবং ছোট স্থাপন দৈর্ঘ্য প্রাথমিক খরচ, স্থান প্রয়োজনীয়তা এবং সম্পূর্ণ-বডি, সুইং টাইপ চেক ভালভের তুলনায় ইনস্টলেশনে সঞ্চয় তৈরি করে।
- ন্যূনতম হেড লস: একটি ছোট, সোজা এবং কার্যত বাধাহীন প্রবাহ পথ সরবরাহ করে হেড লস কমানো হয়
- জল হাতুড়ি কমাতে দ্রুত ক্লোজার: শূন্য প্রবাহের কাছাকাছি বন্ধ হওয়া সম্পূর্ণরূপে স্বয়ংক্রিয়, স্প্রিং-সহায়তাযুক্ত ডিস্কের মাধ্যমে অর্জন করা হয় - হালকা ওজনের, একক ডিস্ক ডিজাইন প্রবাহ বিপরীত হওয়ার আগে একটি ইতিবাচক শাটঅফ তৈরি করে যা ঢেউ কমাতে সাহায্য করে
- স্থিতিস্থাপক নরম সিট: নির্ভুলভাবে মেশিন করা সিলিং পৃষ্ঠের সাথে মিলিত হয়ে একটি বুদবুদ টাইট সিল নিশ্চিত করতে সহায়তা করে যা API 598 পরীক্ষার প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে
