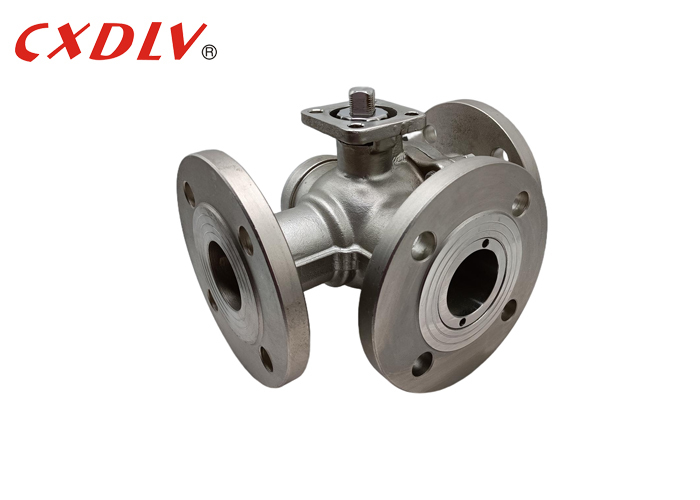

খালি স্টেম ফুল পোর্ট 3-ওয়ে ফ্ল্যাঞ্জড এন্ড ডাইভার্টার বল ভালভ টি-পোর্ট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q45F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ কাঠামো অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠের মামলা |
| ডেলিভারি সময়: | 5 ~ 25 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, ডি/এ, এল/সি, ডি/পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500 পিসি/সোম |
|
বিস্তারিত তথ্য |
|||
| অপারেশন: | কার্যকর | শরীরের উপাদান: | ডাব্লুসিবি/সিএফ 8/সিএফ 8 এম/সিএফ 3 এম |
|---|---|---|---|
| সংযোগ: | ফ্ল্যাঞ্জ | কাঠামো: | ভাসমান বল ভালভ |
| বোর: | টি-বোর | মডেল নং: | Q45F-16 |
| আসন উপাদান: | পিটিএফই, পিপিএল, ডাকিন পিটিএফই | ||
| বিশেষভাবে তুলে ধরা: | খালি স্টেম ফুল পোর্ট বল ভালভ,ফ্ল্যাঞ্জড এন্ড ডাইভার্টার বল ভালভ,ডাইভার্টার বল ভ্যালভ |
||
পণ্যের বর্ণনা
নগ্ন স্টেম ফুল পোর্ট 3-ওয়ে ফ্ল্যাঞ্জড এন্ড ডাইভার্টার বল ভালভ টি-পোর্ট
স্পেসিফিকেশন
ফুল পোর্ট 3 ওয়ে বল ভালভ
প্রযোজ্য মান:
- ডিজাইন এবং ম্যানুফ্যাকচারিং: GB12237-89
- সংযোগ: HG/T20592, GB/T9113
- ফায়ারপ্রুফ পরীক্ষা: API607 4র্থ 1993
- পরীক্ষা এবং পরিদর্শন: GB/T13927-1992
আকার সীমা:
- DN15 ~ DN200
চাপের রেটিং:
- PN16 PN25 PN40
তাপমাত্রা সীমা:
- -20°C~185°C
থ্রি-ওয়ে বল ভালভ টি এবং এল সংস্করণে উপলব্ধ। টি-টাইপ তিনটি অর্থোগোনাল পাইপকে একে অপরের সাথে যোগাযোগ করতে এবং তৃতীয় চ্যানেলটি কেটে বিভক্ত এবং একত্রিত হওয়ার কাজ করতে সক্ষম করে। এল থ্রি-ওয়ে বল ভালভ টাইপ শুধুমাত্র দুটি পাইপকে সংযোগ করতে পারে যা একে অপরের সাথে অর্থোগোনাল, এবং তৃতীয় পাইপটিকে একই সময়ে একে অপরের সাথে সংযুক্ত রাখতে পারে না, শুধুমাত্র বিতরণ করার জন্য।
| চাপ | আকার | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 |
অ্যাপ্লিকেশন
1. পরিশোধনাগার
2. পেট্রোকেমিক্যাল
3. রাসায়নিক প্রক্রিয়া সরঞ্জাম
4. প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশন
5. জল এবং বর্জ্য অ্যাপ্লিকেশন
6. পাইপলাইন অ্যাপ্লিকেশন
বৈশিষ্ট্য
1. লকিং হ্যান্ডেল যা 90 ডিগ্রি এবং 360 ডিগ্রি পর্যন্ত ব্যবধানে লক করে
2. গুণমান বিনিয়োগ ঢালাই উপাদান
3. অ্যান্টিস্ট্যাটিক গ্রাউন্ডিং ডিভাইস
4. ISO-টাইপ অ্যাকচুয়েটর মাউন্টিং কনফিগারেশন
5. বিভিন্ন বিশেষ সিট উপকরণে উপলব্ধ
