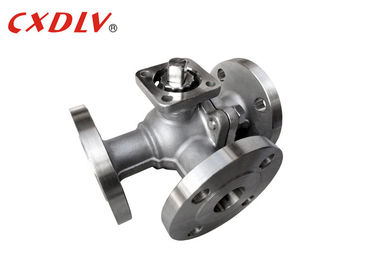

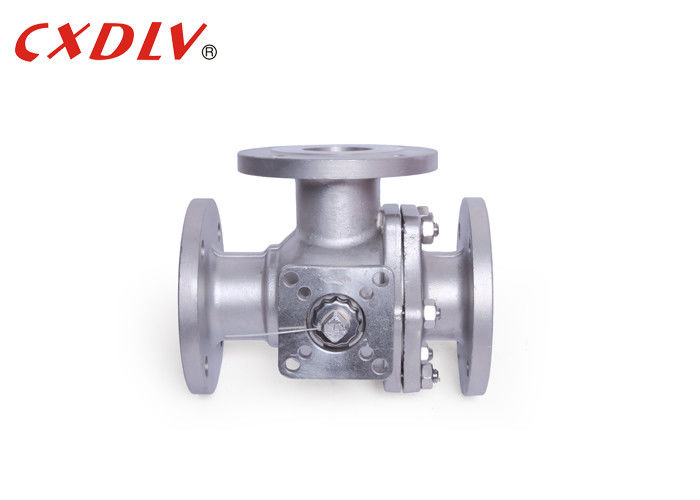

3-উপায় বল ভালভ L-পোর্ট ফ্ল্যাঞ্জযুক্ত এবং ভারী শুল্কের অ্যাপ্লিকেশনগুলির জন্য উচ্চ চাপ রেটিং সহ, ISO5211 TOP এবং PN16 চাপ রেটিং
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q44F/Q45F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ কাঠামো অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠের মামলা |
| ডেলিভারি সময়: | 5 ~ 25 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, ডি/এ, এল/সি, ডি/পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500 পিসি/সোম |
|
বিস্তারিত তথ্য |
|||
| শরীরের উপাদান: | সিএফ 8, সিএফ 8 এম, ডাব্লুসিবি, সিএফ 3, সিএফ 3 এম | বল উপাদান: | সিএফ 8, সিএফ 8 এম |
|---|---|---|---|
| আসন উপাদান: | Ptfe | পোর্ট মডেল: | এল-পোর্ট, টি-পোর্ট |
| স্ট্যান্ডার্ড: | জিবি/এএনএসআই/জেআইএস | মডেল নং: | Q44F-16P, Q45F-16C |
| বিশেষভাবে তুলে ধরা: | PN16 3-ওয়ে বল ভালভ ফ্ল্যাঞ্জযুক্ত |
||
পণ্যের বর্ণনা
ISO5211 TOP এবং PN16 চাপ রেটিং সহ ভারী দায়িত্ব অ্যাপ্লিকেশনগুলির জন্য উচ্চ চাপের রেটিং সহ ফ্ল্যাঞ্জযুক্ত 3-পথের বল ভালভ
বিশেষ উল্লেখ
ঢালাই ভাসমান বল ভালভ
প্রযোজ্য মানদণ্ড:
- ডিজাইন এবং উত্পাদনঃGB12237-89
- সংযোগঃ জেবি/টি৭৯
- অগ্নিরোধী পরীক্ষাঃ API607 4th 1993
- পরীক্ষা এবং পরিদর্শনঃGB/T13927-1992
আকারের পরিসীমাঃ
- DN15 ~ DN200
চাপের রেটিংঃ
- PN16 PN25 PN40
তাপমাত্রা পরিসীমাঃ
- -২০°সি~১৮৫°সি
তিন-মুখী বল ভালভটি এবং এল সংস্করণে পাওয়া যায়। টি-টাইপ তিনটি অর্টোগোনাল পাইপকে একে অপরের সাথে যোগাযোগ করতে সক্ষম করে এবং তৃতীয় চ্যানেলটি বিভক্ত এবং একত্রিত করার জন্য কাজ করে।
L তিন-মুখী বল ভালভ টাইপ শুধুমাত্র দুটি পাইপ যা একে অপরের সাথে orthogonal হয় সংযোগ করতে পারেন, এবং একই সময়ে একে অপরের সাথে সংযুক্ত তৃতীয় পাইপ রাখতে পারবেন না, শুধুমাত্র বিতরণ.এটি একটি আউটলেট থেকে উভয় ইনপুট সংযোগ বিচ্ছিন্ন করতে ব্যবহৃত হয় বা এটি দুটি ইনপুট এক আউটলেট এক সংযোগ করতে পারেন।অন্যান্য ধরনের 3-পোর্ট ভালভ অন্যান্য সম্ভাব্য প্রবাহ-নির্দেশক স্কিম এবং অবস্থানের জন্য ডিজাইন করা যেতে পারে.
| চাপ | আকার | এল | L1 | ডি | ডি১ | ডি২ | Z-φd | আইএসও ৫২১১ φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | ৪-১৪ | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | ৪-১৪ | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | ৪-১৪ | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | ৪-১৮ | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | ৪-১৮ | F7-F10 | 4-φ১০ | |
| 50 | 240 | 120 | 160 | 125 | 102 | ৪-১৮ | F7-F10 | 4-φ১০ |
প্রয়োগ
এই ভালভটি প্রধানত শিল্পের সঞ্চালিত জল সরবরাহ এবং নিষ্কাশন, শহুরে জল সরবরাহ এবং নিষ্কাশন, উচ্চ-উচ্চ বিল্ডিং এবং হোটেলগুলির চাপযুক্ত পানির পাম্পের আউটলেট,পানি হ্রাস এবং ধ্বংসাত্মক জল হ্যামার নির্মূল করতে ব্যবহৃত , পাইপ নেটওয়ার্ক নিরাপদ অপারেশন গ্যারান্টি। পরিবেশগত প্রয়োজনীয়তা সম্পূর্ণরূপে বিবেচনা করার জন্য ডিজাইন, কোন কম্পন, কোন গোলমাল, মসৃণ অপারেশন, হোটেল,আবাসিক শান্ত এবং একটি শক্তি সঞ্চয় ফাংশন আছে.
কেন আমাদের বেছে নিলে?
1তরল প্রতিরোধ কম, এবং প্রতিরোধের সহগ পাইপের দৈর্ঘ্যের সমান।
2এর কাঠামো সহজ, আকার ছোট এবং ওজন হালকা।
3এটি কম্প্যাক্ট এবং নির্ভরযোগ্য, এবং ভাল সিলিং বৈশিষ্ট্য আছে। এটি ভ্যাকুয়াম সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়েছে।
4অপারেশন সুবিধাজনক, খোলার এবং বন্ধ দ্রুত, এবং ঘূর্ণন পূর্ণ খোলার থেকে সম্পূর্ণ বন্ধ 90 °, যা দীর্ঘ দূরত্ব নিয়ন্ত্রণের জন্য সুবিধাজনক।
5. রক্ষণাবেক্ষণ সুবিধাজনক, বল ভালভ একটি সহজ কাঠামো আছে, এবং সিলিং রিং সাধারণত চলমান হয়, এবং disassembly এবং প্রতিস্থাপন অপেক্ষাকৃত সুবিধাজনক।
6যখন সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ থাকে, তখন বলের সিলিং পৃষ্ঠ এবং ভালভের আসনটি মাধ্যম থেকে বিচ্ছিন্ন থাকে এবং মাধ্যমটি ভালভের সিলিং পৃষ্ঠের ক্ষয় ঘটায় না।
7. ছোট থেকে শুরু করে কয়েক মিলিমিটার, কয়েক মিটার পর্যন্ত, উচ্চ ভ্যাকুয়াম থেকে উচ্চ চাপ পর্যন্ত বিস্তৃত অ্যাপ্লিকেশন প্রয়োগ করা যেতে পারে।
