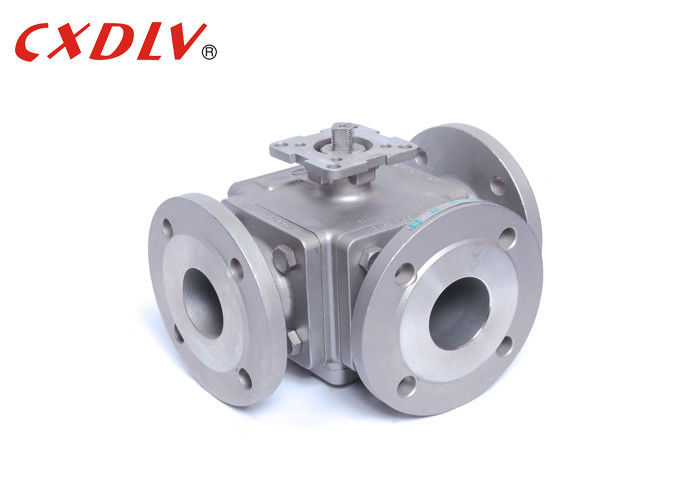

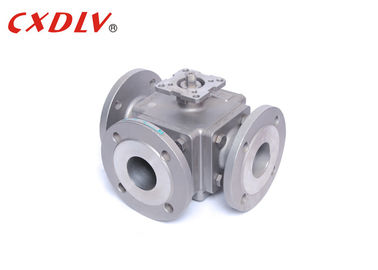

স্টেইনলেস স্টীল 3-মুখী বল ভালভ টি-পোর্ট এল-পোর্ট ISO5211 TOP এবং PN16 চাপ রেটিং সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q44F/Q45F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ কাঠামো অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠের মামলা |
| ডেলিভারি সময়: | 5 ~ 25 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, ডি/এ, এল/সি, ডি/পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500 পিসি/সোম |
|
বিস্তারিত তথ্য |
|||
| শরীরের উপাদান: | সিএফ 8, সিএফ 8 এম, ডাব্লুসিবি, সিএফ 3, সিএফ 3 এম | বল উপাদান: | সিএফ 8, সিএফ 8 এম |
|---|---|---|---|
| আসন উপাদান: | Ptfe | পোর্ট মডেল: | এল-পোর্ট, টি-পোর্ট |
| স্ট্যান্ডার্ড: | জিবি/এএনএসআই/জেআইএস | মডেল নং: | Q44F-16P, Q45F-16C |
পণ্যের বর্ণনা
3-উপায় বল ভালভ ফ্ল্যাঞ্জযুক্ত এবং ভারী শুল্কের অ্যাপ্লিকেশনগুলির জন্য উচ্চ চাপ রেটিং সহ ISO5211 TOP এবং PN16 চাপ রেটিং
বিশেষ উল্লেখ
কাস্টিং ফ্লোটিং বল ভালভ
প্রযোজ্য মান:
- ডিজাইন এবং ম্যানুফ্যাকচারিং: GB12237-89
- সংযোগ: JB/T79
- অগ্নি-প্রতিরোধী পরীক্ষা: API607 4র্থ 1993
- পরীক্ষা এবং পরিদর্শন: GB/T13927-1992
আকার পরিসীমা:
- DN15 ~ DN200
চাপ রেটিং:
- PN16 PN25 PN40
তাপমাত্রা পরিসীমা:
- -20°C~185°C
থ্রি-ওয়ে বল ভালভ টি এবং এল উভয় সংস্করণেই উপলব্ধ। টি-টাইপটি তিনটি অর্থোগোনাল পাইপকে একে অপরের সাথে যোগাযোগ করতে এবং তৃতীয় চ্যানেলটি কেটে বিভক্ত এবং মার্জ হিসাবে কাজ করতে সক্ষম করে।
এল থ্রি-ওয়ে বল ভালভ টাইপটি শুধুমাত্র দুটি পাইপকে সংযুক্ত করতে পারে যা একে অপরের সাথে অর্থোগোনাল, এবং একই সময়ে তৃতীয় পাইপটিকে একে অপরের সাথে সংযুক্ত রাখতে পারে না, শুধুমাত্র বিতরণ করতে পারে। এটি একটি আউটলেট থেকে উভয় ইনলেট সংযোগ বিচ্ছিন্ন করতে বা এটি দুটি ইনলেটের মধ্যে একটিকে একটি আউটলেটের সাথে সংযুক্ত করতে ব্যবহৃত হয়। অন্যান্য ধরণের 3-পোর্ট ভালভ অন্যান্য সম্ভাব্য প্রবাহ-নির্দেশক স্কিম এবং অবস্থানের জন্য ডিজাইন করা যেতে পারে।
| চাপ | আকার | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
অ্যাপ্লিকেশন
ভালভটি প্রধানত শিল্প জল সরবরাহ ও নিষ্কাশন, শহুরে জল সরবরাহ ও নিষ্কাশন, উচ্চ-বৃদ্ধি ভবন এবং হোটেলের পাম্পের চাপযুক্ত জল আউটলেটে ব্যবহৃত হয়, যা জল কমানো এবং ধ্বংসাত্মক জল হাতুড়ি নির্মূল করতে ব্যবহৃত হয়, পাইপ নেটওয়ার্কের নিরাপদ অপারেশন নিশ্চিত করে। পরিবেশগত প্রয়োজনীয়তা সম্পূর্ণরূপে বিবেচনা করার জন্য ডিজাইন করা হয়েছে, কোন কম্পন নেই, কোন শব্দ নেই, মসৃণ অপারেশন, হোটেল, আবাসিক শান্ত নিশ্চিত করে এবং একটি শক্তি-সঞ্চয় ফাংশন রয়েছে।
কেন আমাদের নির্বাচন করবেন?
1. তরল প্রতিরোধ ক্ষমতা কম, এবং প্রতিরোধের সহগ পাইপের দৈর্ঘ্যের সমান।
2. গঠন সহজ, আকারে ছোট এবং ওজনে হালকা।
3. এটি কমপ্যাক্ট এবং নির্ভরযোগ্য, এবং ভাল সিলিং বৈশিষ্ট্য রয়েছে। এটি ভ্যাকুয়াম সিস্টেমেও ব্যাপকভাবে ব্যবহৃত হয়েছে।
4. অপারেশন সুবিধাজনক, খোলা এবং বন্ধ করা দ্রুত, এবং ঘূর্ণন 90° সম্পূর্ণ খোলা থেকে সম্পূর্ণ বন্ধ পর্যন্ত, যা দীর্ঘ-দূরত্বের নিয়ন্ত্রণের জন্য সুবিধাজনক।
5. রক্ষণাবেক্ষণ সুবিধাজনক, বল ভালভের একটি সাধারণ গঠন রয়েছে এবং সিলিং রিং সাধারণত চলমান থাকে এবং বিচ্ছিন্নকরণ এবং প্রতিস্থাপন তুলনামূলকভাবে সুবিধাজনক।
6. সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ করার সময়, বল এবং ভালভ সিটের সিলিং পৃষ্ঠটি মাধ্যম থেকে বিচ্ছিন্ন থাকে এবং মাধ্যমটি ভালভের সিলিং পৃষ্ঠের ক্ষয় সৃষ্টি করে না।
7. বিস্তৃত অ্যাপ্লিকেশন, কয়েক মিলিমিটার থেকে কয়েক মিটার পর্যন্ত, উচ্চ ভ্যাকুয়াম থেকে উচ্চ চাপ পর্যন্ত প্রয়োগ করা যেতে পারে।
