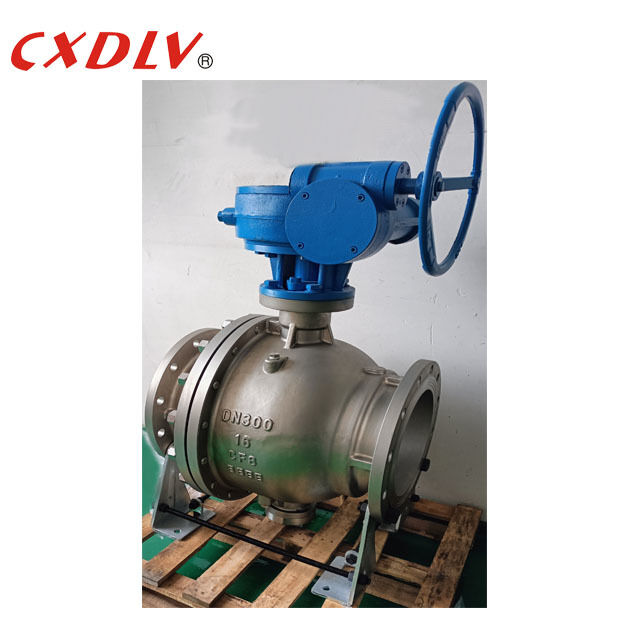

স্টেইনলেস স্টীল 12 "PN16 ফ্ল্যাঞ্জযুক্ত ট্রুনিয়ন মাউন্টড বোল ভালভ ওয়ার্ম গিয়ার অপারেটর সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ওয়েনঝো চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | Q347F-150LBP |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 টুকরা |
|---|---|
| মূল্য: | FOBUS$1000 |
| প্যাকেজিং বিবরণ: | 1 পিসি/1 সেট |
| ডেলিভারি সময়: | 5 ~ 25 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি |
|
বিস্তারিত তথ্য |
|||
| শরীরের উপাদান: | CF8, CF3M, CF8M, 904L, WCB, 2205 | অপারেশন: | ওয়ার্ম গিয়ার |
|---|---|---|---|
| ট্রিম উপাদান: | নরম আসন | সিট রিং: | পিটিএফই/পিপিএল |
| পোর্ট সাইজ: | DN150~DN400 | শেষ সংযোগের আকার: | DN150-DN400 |
| টাইপ: | বল ভালভ Q347F-16P | ভালভ প্রকার: | 2 স্প্লাইট পিস |
পণ্যের বর্ণনা
স্টেইনলেস স্টিল 12" PN16 ফ্ল্যাঞ্জড ট্রানিয়ন মাউন্টেড বল ভালভ ওয়ার্ম গিয়ার অপারেটর সহ
এই সিরিজের বল ভালভের স্থির বল থাকে, যেকোনো চাপে, বল স্প্রিং এবং মাধ্যমের চাপে নড়াচড়া করবে না, ভাল সিলিং অর্জনের জন্য ভালভ সিটকে ধাক্কা দেবে, তাই ভালভের সিট বেশি চাপ সহ্য করবে না, সামান্য বিকৃতি, ছোট অপারেশন টর্ক এবং দীর্ঘ পরিষেবা জীবন থাকবে। এর পরিষেবা জীবন সাধারণ O টাইপ বল ভালভের 2~3 গুণ, যা বিশেষত উচ্চ চাপ এবং বড় ব্যাসের জন্য প্রযোজ্য
প্রযুক্তিগত পরামিতি:
| পোর্ট সাইজ | DN150~DN400 |
|---|---|
| সিট রিং | PTFE/PPL/MOC/TFM4215/TFM1600 |
| এন্ড স্ট্যান্ডার্ড | ফ্ল্যাঞ্জ |
| এন্ড কানেকশন সাইজ | DN150-DN400 |
| অপারেশন | ওয়ার্ম গিয়ার অপারেশন |
| সিল | PTFE, RPTFE,PPL,Dakin PTFE |
| ট্রিম মেটেরিয়াল | সফট সিট |
| বডি মেটেরিয়াল | CF8, CF3M, CF8M, 904L, WCB, 2205 |
ট্রানিয়ন বল ভালভ হল এক ধরণের কোয়ার্টার-টার্ন ভালভ যা এর মধ্য দিয়ে প্রবাহ নিয়ন্ত্রণ করতে একটি ফাঁপা, ছিদ্রযুক্ত এবং স্থির/সমর্থিত বল ব্যবহার করে।
একটি ট্রানিয়ন মাউন্টেড ভালভ মানে হল যে বলটি বিয়ারিং দ্বারা সীমাবদ্ধ থাকে এবং শুধুমাত্র ঘোরার অনুমতি দেওয়া হয়, বেশিরভাগ হাইড্রোলিক লোড সিস্টেমের সীমাবদ্ধতা দ্বারা সমর্থিত হয়, যার ফলে কম বিয়ারিং চাপ এবং কোনও শ্যাফ্ট ক্লান্তি হয় না। লাইন চাপ আপস্ট্রিম সিটকে স্থির বলের দিকে চালিত করে যাতে লাইন চাপ আপস্ট্রিম সিটকে বলের উপর চাপ দেয় যাতে এটি সিল হয়।
বলের যান্ত্রিক অ্যাঙ্করিং লাইন চাপ থেকে থ্রাস্ট শোষণ করে, বল এবং সিটের মধ্যে অতিরিক্ত ঘর্ষণ প্রতিরোধ করে, তাই পূর্ণ রেট করা কাজের চাপেও অপারেটিং টর্ক কম থাকে। এটি বিশেষত সুবিধাজনক যখন বল ভালভ অ্যাকচুয়েটেড হয় কারণ এটি অ্যাকচুয়েটরের আকার এবং তাই ভালভ অ্যাকচুয়েশন প্যাকেজের সামগ্রিক খরচ কমিয়ে দেয়।
সুবিধা
ট্রানিয়ন বল ডিজাইনের কম অপারেটিং টর্ক, অপারেশনের সহজতা, ন্যূনতম সিট পরিধান (স্টেম/বল আইসোলেশন সাইড লোডিং এবং ডাউনস্ট্রিম সিটের পরিধান প্রতিরোধ করে কর্মক্ষমতা এবং পরিষেবা জীবন উন্নত করে), উচ্চ এবং নিম্ন উভয় চাপেই উন্নত সিলিং কর্মক্ষমতা (একটি পৃথক স্প্রিং মেকানিজম এবং আপস্ট্রিম লাইন চাপ নিম্ন চাপ এবং উচ্চ চাপ অ্যাপ্লিকেশনের জন্য স্থির বলের বিরুদ্ধে সিলিং হিসাবে ব্যবহৃত হয়)।
ট্রানিয়ন সমস্ত আকার এবং সমস্ত চাপ শ্রেণীর জন্য উপলব্ধ তবে সেগুলি থ্রটলিংয়ের জন্য উপযুক্ত নয়।
প্রয়োগ
ট্রানিয়ন বল ভালভ ক্লাস150-ক্লাস2500 এবং pn16-pn320 এর বিভিন্ন পাইপলাইনে মাধ্যম কাটা বা সংযোগ করার জন্য ব্যবহৃত হয়। এটি জল, বাষ্প, তেল, তরলীকৃত গ্যাস, প্রাকৃতিক গ্যাস, কয়লা গ্যাস, নাইট্রিক অ্যাসিড, অ্যাসিটিক অ্যাসিড, অক্সিডাইজিং মিডিয়া, ইউরিয়া ইত্যাদির মতো বিভিন্ন মাধ্যমের জন্য উপযুক্ত হতে পারে। এটি রাসায়নিক শিল্প, পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, ধাতুবিদ্যা ইত্যাদির মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। ট্রানিয়ন বল ভালভের ড্রাইভিং মোডগুলির মধ্যে রয়েছে ওয়ার্ম এবং ওয়ার্ম গিয়ার ড্রাইভিং, ম্যানুয়াল ড্রাইভিং, নিউম্যাটিক ড্রাইভিং এবং ইলেকট্রিক ড্রাইভিং। ট্রানিয়ন বল ভালভগুলি সাধারণত ফ্ল্যাঞ্জ সংযোগ গ্রহণ করে এবং বাট-ওয়েল্ডিং সংযোগও গ্রহণ করা হয়। সিটটি সফট সিল সিট বা মেটাল হার্ড সিল সিট হতে পারে।
সাধারণ জিজ্ঞাস্য
প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি প্রস্তুতকারক?
উত্তর: আমরা একটি কারখানা।
প্রশ্ন: আপনার ডেলিভারি সময় কত?
উত্তর: অর্ডার অনুযায়ী, 7~60 দিন।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করেন? এটি কি বিনামূল্যে নাকি অতিরিক্ত?
উত্তর: হ্যাঁ, আমরা বিনামূল্যে নমুনা দিতে পারি তবে মালবাহী খরচ বহন করব না।
প্রশ্ন: আপনার পেমেন্টের শর্তাবলী কি?
উত্তর: পেমেন্ট=1000USD, 30% T/T অগ্রিম, চালানের আগে ব্যালেন্স।
