পণ্যের বিবরণ:
প্রদান:
|
দেহের উপাদান: | CF8, CF8M, cf3, CF3M, WCB | গঠন: | রাইজিং স্টেম |
---|---|---|---|
আদর্শ: | ANSI | আকার: | 1/1/2 "~ 3" |
মধ্যম: | জল তেল গ্যাস | রঙ: | রূপা |
লক্ষণীয় করা: | জাল ইস্পাত গেট ভালভ,স্থিতিশীল গেট ভালভ |

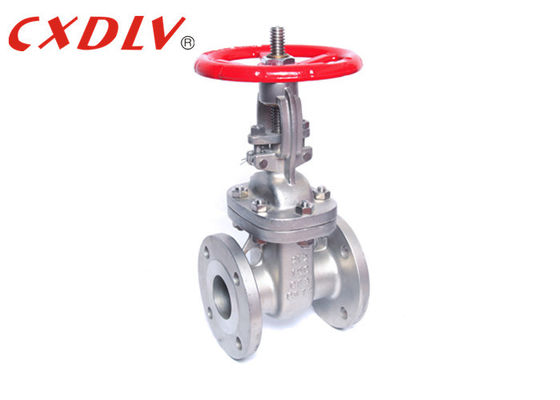

2 ইঞ্চি বিচ্ছিন্নতা গেট ভালভ স্টেইনলেস স্টীল কাস্ট ইস্পাত মোটর পরিচালিত
বিশেষ উল্লেখ
প্রযোজ্য মানসমূহ:
- গেট ভালভ, API600
ইস্পাত ভালভ, ASME বি 16.34
মুখোমুখি এএসএমই বি 16.10
- শেষ ফ্ল্যাঞ্জেস ASME বি 16.5 / ASME বি 16.47
- বাট ঢালাই ASME বি 16.25 শেষ
- পরিদর্শন এবং পরীক্ষা API 598
আকার বিন্যাস:
- 1/2 "~ 12"
চাপ রেটিং:
- এএসএমই সিএল, 150, 300,
তাপমাত্রা সীমা:
- -196 ডিগ্রি সেলসিয়াস ~ 650 ডিগ্রি সেলসিয়াস
আবেদন
গেট ভালভ খোলা এবং বন্ধ সদস্য একটি গেট হয়। গেট আন্দোলনের দিক তরল দিক থেকে লম্বা। গেট ভালভ শুধুমাত্র সম্পূর্ণরূপে খোলা এবং সম্পূর্ণরূপে বন্ধ হতে পারে, এবং সামঞ্জস্যপূর্ণ এবং throttled করা যাবে না। গেট দুই sealing মুখ আছে। সর্বাধিক সাধারণ মোড গেট ভালভের দুটি সিলিং মুখ একটি বেড়া আকৃতির গঠন করে। মাঝারি তাপমাত্রা বেশি না হলে ওয়েজ কোণটি সাধারণত ভালভ পরামিতিগুলির সাথে পরিবর্তিত হয়, সাধারণত 50, এবং ২ ° 52 'হয়। ওয়েজ গেট ভালভের গেট সম্পূর্ণভাবে তৈরি করা যেতে পারে, এটি একটি শক্ত গেট বলা হয়; এটি এমন একটি গেটেও তৈরি করা যেতে পারে যা প্রক্রিয়াজাতকরণের সময় সিলিং পৃষ্ঠের কোণের বিচ্যুতির জন্য তার কার্যকারিতা উন্নত করতে এবং ক্ষতিপূরণ দেওয়ার জন্য ক্ষুদ্রতর বিকৃতি তৈরি করতে পারে। বোর্ড একটি স্থিতিশীল শাটার বলা হয়।
আকার | এল (আরএফ) | ঘ | এইচ | এইচ 1 | ওয়াট | W1 |
1/2 " | 108 | 14 | 195 | / | 120 | / |
3/4 " | 117 | 19 | 210 | / | 120 | / |
1 " | 127 | 25 | 240 | / | 140 | / |
1 1/4 " | 140 | 32 | 300 | / | 180 | / |
1 1/2 " | 165 | 38 | 395 | / | 200 | / |
2 " | 216 | 51 | 400 | / | 200 | / |
2 1/2 " | 241 | 64 | 435 | / | 200 | / |
3 " | 283 | 76 | 515 | / | 250 | / |
4 " | 305 | 102 | 595 | / | 280 | / |
5 " | 381 | 127 | 725 | / | 280 | / |
6 " | 403 | 152 | 780 | 820 | 300 | 310 |
8 " | 419 | 203 | 975 | 1020 | 350 | 310 |
10 " | 457 | 330 | 1150 | 1200 | 400 | 310 |
12 " | 502 | 356 | 1380 | 1430 | 450 | 310 |
বৈশিষ্ট্য
1. তরল প্রতিরোধের ছোট, এবং sealing পৃষ্ঠ কম ধুয়ে এবং মাঝারি দ্বারা ক্ষয়প্রাপ্ত হয়।
2. খোলা এবং বন্ধ আরো শ্রম-সঞ্চয়।
3. মাঝারি প্রবাহ দিক সীমাবদ্ধ নয়, কোন ঝামেলা, কোন চাপ কমানো।
4. সহজ আকৃতি, সংক্ষিপ্ত গঠন দৈর্ঘ্য, ভাল উত্পাদন প্রক্রিয়া এবং ব্যাপক আবেদন পরিসীমা
মডেল নির্বাচন
গেট ভালভ
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
ভালভ Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
একচুয়েটর | 1) একা অভিনয় (স্প্রিং রিটার্ন) 2) ডাবল অভিনয় | |||
মালপত্র | 1) সীমা স্যুইচ 2) সোলেনয়েড ভালভ 3) ফিল্টার 4) পজিশনিং 5) উষ্ণ গিয়ার |
