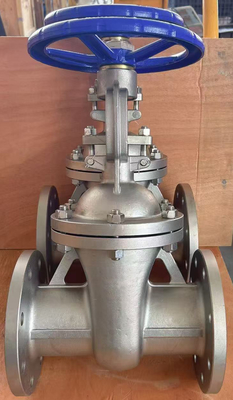

CF8M ফ্ল্যাঞ্জযুক্ত গেট ভালভ PN16RF হ্যান্ডেল হুইল সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | জেড 41 ডাব্লু -16 আর |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ কাঠামো অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠের মামলা |
| ডেলিভারি সময়: | 5 ~ 25 কাজের দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, ডি/এ, এল/সি, ডি/পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500 পিসি/সোম |
|
বিস্তারিত তথ্য |
|||
| শরীরের উপাদান: | CF8, CF8M, CF3, CF3M, WCB | কাঠামো: | রাইজিং স্টেম |
|---|---|---|---|
| স্ট্যান্ডার্ড: | GB/ANSI | আকার: | Dn32 ~ dn350 |
| তাপমাত্রা: | -20 ~ 180Deg গ | রঙ: | রৌপ্য |
| বিশেষভাবে তুলে ধরা: | PN16RF ফ্ল্যাঞ্জযুক্ত গেট ভালভ,হ্যান্ডেল হুইল ফ্ল্যাঞ্জযুক্ত গেট ভালভ,CF8M ফ্ল্যাঞ্জযুক্ত গেট ভালভ |
||
পণ্যের বর্ণনা

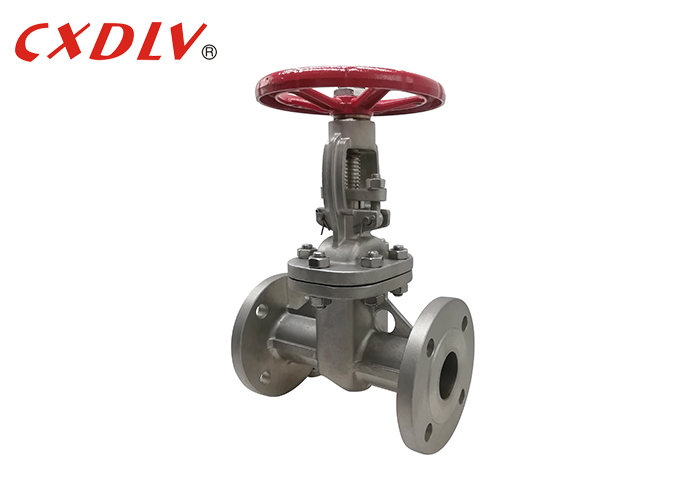

সিএফ৮এম ফ্ল্যাঞ্জড গেট ভালভ পিএন১৬আরএফ হ্যান্ডেল হুইল সহ
বিশেষ উল্লেখ
প্রযোজ্য মানদণ্ড:
- গেট ভালভ, API600
- ইস্পাত ভালভ, ASME B16।34
- মুখোমুখি ASME B1610
- এন্ড ফ্ল্যাঞ্জ ASME B16.5/ASME B16.47
- বিট ওয়েল্ডিং ASME B16 শেষ।25
- পরিদর্শন এবং পরীক্ষা এপিআই 598
আকারের পরিসীমাঃ
- DN15 ~ DN300
চাপের রেটিংঃ
- PN16 ~ PN40
তাপমাত্রা পরিসীমাঃ
- -196°C~650°C
প্রয়োগ
বাজারে ব্যবহৃত সাধারণ গেট ভালভ দীর্ঘদিন ধরে ফুটো বা মরিচা হয়ে থাকে।কোম্পানি ইউরোপীয় উচ্চ প্রযুক্তির রাবার এবং ভালভ উত্পাদন প্রযুক্তি দ্বারা উত্পাদিত উচ্চ গ্রেড রাবার সীল ভালভ চালু, যা সাধারণ গেট ভালভ সিলিং, মরিচা এবং অন্যান্য ইলাস্টিক আসন ত্রুটি অতিক্রম করে।সিলিং ভাল সিলিং প্রভাব অর্জন করতে একটি সামান্য ইলাস্টিক বিকৃতি ক্ষতিপূরণ প্রভাব উত্পাদন করতে সিলিং ভাল সিলিং প্রভাব ব্যবহার করে. ভালভ হালকা সুইচ, নির্ভরযোগ্য সিলিং, ভাল ইলাস্টিক মেমরি এবং দীর্ঘ সেবা জীবন সুবিধা আছে। ব্যাপকভাবে কল জল, নিকাশী, নির্মাণ, পেট্রোলিয়াম, রাসায়নিক, খাদ্য,ওষুধ, টেক্সটাইল, বৈদ্যুতিক শক্তি, জাহাজ নির্মাণ, ধাতুবিদ্যা, শক্তি সিস্টেম এবং অন্যান্য শরীরের পাইপলাইন একটি নিয়ন্ত্রণ এবং আটকান ডিভাইস হিসাবে।
| আকার | L ((RF) | d | এইচ | H1 | ডব্লিউ | W1 |
| অর্ধ ইঞ্চি | 108 | 14 | 195 | / | 120 | / |
| 3/4 " | 117 | 19 | 210 | / | 120 | / |
| ১" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 " | 140 | 32 | 300 | / | 180 | / |
| ১.৫ ইঞ্চি | 165 | 38 | 395 | / | 200 | / |
| ২" | 216 | 51 | 400 | / | 200 | / |
| ২.৫" | 241 | 64 | 435 | / | 200 | / |
| ৩" | 283 | 76 | 515 | / | 250 | / |
| ৪" | 305 | 102 | 595 | / | 280 | / |
| ৫" | 381 | 127 | 725 | / | 280 | / |
| ৬" | 403 | 152 | 780 | 820 | 300 | 310 |
| ৮" | 419 | 203 | 975 | 1020 | 350 | 310 |
| ১০" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| ১২" | 502 | 356 | 1380 | 1430 | 450 | 310 |
বৈশিষ্ট্য
1ভ্যালভের অভ্যন্তরীণ অংশগুলি ক্ষয় প্রতিরোধী এবং অ-রস্ট ইস্পাত এবং তামা খাদ উপকরণ থেকে তৈরি করা হয়, যা কঠোর কাজের পরিবেশে মানিয়ে নিতে নিকাশী সিস্টেমে ব্যবহার করা যেতে পারে।
2. ছোট আকার, হালকা ওজন, ইনস্টল এবং মেরামত করা সহজ
3. ভালভ স্টেম তিনটি ও-রিং দ্বারা সিল করা হয়, যা সুইচিংয়ের সময় ঘর্ষণ প্রতিরোধের ব্যাপকভাবে হ্রাস করে। সুইচ হালকা এবং জলরোধী।
মডেল নির্বাচন
গেট ভালভ
| স্ট্যান্ডার্ড | এএনএসআই | জিবি | জেআইএস | ডিআইএন |
| চাপ | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| ভ্যালভের উপাদান | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| অ্যাকচুয়েটর | ১) একক অভিনয় ((সপ্রিং রিটার্ন) ২) ডাবল অভিনয় | |||
| আনুষাঙ্গিক | 1) সীমাবদ্ধ সুইচ 2) সোলিনয়েড ভালভ 3) ফিল্টার 4) পজিশনার 5) উষ্ণ গিয়ার | |||
