পণ্যের বিবরণ:
প্রদান:
|
দেহের উপাদান: | ইস্পাত stainless | আসন উপাদান: | PTFE হয় |
---|---|---|---|
ক্ষমতা: | স্প্রিং রিটার্ন একচুয়েটর | সংযোগ: | বিএসপি / BSPT / এনপিটি |
গঠন: | 3pieces | মধ্যম: | জল তেল গ্যাস |
লক্ষণীয় করা: | ডবল অভিনয় বায়ুসংক্রান্ত ভালভ,বায়ুসংক্রান্ত চালিত ভালভ |

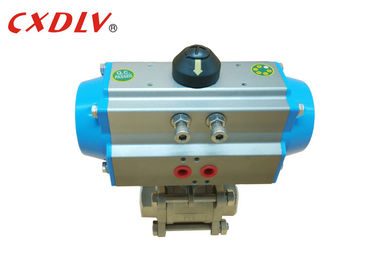

DN15 - DN100 থ্রেড বিএসপিটি বায়ুসংক্রান্ত চালিত বল ভালভ স্টেইনলেস স্টীল CF8M
বিশেষ উল্লেখ
একটি বায়ুসংক্রান্ত একচুয়েটর প্রধানত একটি পিস্টন বা একটি ডায়াফ্রাম গঠিত যা উদ্দেশ্য ক্ষমতা বিকাশ। এটি সিলিন্ডারের উপরের অংশে বায়ুকে বজায় রাখে, বায়ু চাপকে ডায়াফ্র্যাগ বা পিস্টনকে ভালভ স্টেমে সরাতে বা ভালভ নিয়ন্ত্রণ উপাদান ঘোরানোর অনুমতি দেয়।
ভালভ কাজ করার জন্য একটু চাপ এবং সাধারণত দ্বিগুণ বা ইনপুট বল ট্রিপল প্রয়োজন। পিস্টন আকার বড়, আউটপুট চাপ বড় হতে পারে। বায়ু সরবরাহ কম থাকলে, কম ইনপুট সহ একই বাহিনীগুলিকে অনুমতি দেওয়ার ক্ষেত্রে একটি বড় পিস্টনও ভাল হতে পারে। এই চাপ পাইপ বস্তুর নিষ্পেষণ যথেষ্ট বড়। 100 কেপিএ ইনপুটে, আপনি সহজে একটি ছোট গাড়ী (1,000 পাউন্ডের উপরে) উত্তোলন করতে পারেন এবং এটি কেবল একটি মৌলিক, ছোট বায়ুসংক্রান্ত ভালভ। যাইহোক, স্টেম প্রয়োজন ফলে বাহিনী খুব মহান এবং ভালভ স্টেম ব্যর্থ হতে হবে।
এই চাপটি ভালভ স্টেমে স্থানান্তরিত হয়, যা ভালভ প্লাগ (প্লাগ ভালভ দেখুন), প্রজাপতি ভালভ ইত্যাদির সাথে সংযুক্ত করা হয়। উচ্চ চাপ বা উচ্চ প্রবাহ পাইপলাইনগুলিতে বড় বাহিনীর প্রয়োজন হয় যাতে ভালভ এই বাহিনীকে পরাস্ত করতে পারে এবং এটির অনুমতি দেয় ভেতরে প্রবাহিত উপাদান নিয়ন্ত্রণ করতে অংশ চলন্ত ভালভ সরানো।
ভালভ ইনপুট "নিয়ন্ত্রণ সংকেত।" এটি বিভিন্ন পরিমাপ ডিভাইস থেকে আসতে পারে এবং প্রতিটি আলাদা চাপ একটি ভালভের জন্য একটি ভিন্ন সেট পয়েন্ট। একটি আদর্শ মান সংকেত 20-100 কেপিএ। উদাহরণস্বরূপ, একটি ভালভ একটি জাহাজের চাপ নিয়ন্ত্রণ করতে পারে যার মধ্যে একটি ধ্রুবক প্রবাহ-প্রবাহ থাকে এবং একটি বৈচিত্র্যময় ইন-প্রবাহ (অ্যাকুয়েটর এবং ভালভ দ্বারা বৈচিত্র্য)। একটি চাপ ট্রান্সমিটার জাহাজের চাপের উপর নজর রাখবে এবং ২0-100 কেপিএ থেকে একটি সংকেত প্রেরণ করবে। 20 কেপিএ মানে কোন চাপ নেই, 100 কেপিএ মানে পূর্ণ পরিসীমা চাপ (ট্রান্সমিটারের ক্রমাঙ্কন বিন্দু দ্বারা পরিবর্তিত হতে পারে)। চাপের মধ্যে চাপ বেড়ে যাওয়ার ফলে, ট্রান্সমিটারের উত্থান বেড়ে যায়, চাপের এই বৃদ্ধিটি ভালভের কাছে পাঠানো হয়, যা ভালভকে নিম্নমুখী স্ট্রোকের দিকে ঠেলে দেয় এবং ভালভ বন্ধ করে দেয়, জাহাজে প্রবাহ হ্রাস করে, এতে চাপ কমায় অতিরিক্ত চাপ হিসাবে জাহাজ আউট প্রবাহ মাধ্যমে evacuated হয়। এটি একটি সরাসরি অভিনয় প্রক্রিয়া বলা হয়।
সুবিধা
1. স্টেইনলেস স্টীল বল ভালভ
2. উচ্চ প্রবাহ মান
3. উচ্চ মাধ্যম চাপ
4. দীর্ঘ সেবা জীবন
5. আইএসও 5211 পিস্টন ভালভ
প্রযুক্তিগত তথ্য
একা অভিনয় বায়ুসংক্রান্ত একচুয়েটর আদেশ সংখ্যা
মডেল নাম্বার | ঘূর্ণন সঁচারক বল (6Bar) | |
খোলা | ঘনিষ্ঠ | |
আইন 050 এস | 13.2Nm | 6.7Nm |
আইন 063 এস | 24.1Nm | 11.1Nm |
আইন 075 এস | 47.7Nm | 22.1Nm |
আইন 090 এস | 73.1Nm | 36.7Nm |
ACT 100S | 109Nm | 50.7Nm |
ACT 115S | 176Nm | 82Nm |
আইন 125 এস | 227Nm | 105Nm |
আইন 145 এস | 357Nm | 165Nm |
আইন 160 এস | 456Nm | 224Nm |
আইন 190 এস | 871Nm | 379Nm |
আইন 210 এস | 1000Nm | 521Nm |
আইন 240 এস | 1423Nm | 721Nm |
আইন 270 এস | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
আইন 400 এস | 6559Nm | 2624Nm |
এই বল ভালভ সঙ্গে ব্যবহার করতে পারেন যা আনুষাঙ্গিক
নির্দেশক উপর / বন্ধ
Namur স্ট্যান্ডার্ড সলিনয়েড ভালভ সব স্ট্যান্ডার্ড
বায়ুসংক্রান্ত এবং বৈদ্যুতিক বায়ুসংক্রান্ত ভালভ অবস্থানকারী
Declutchable ম্যানুয়াল ওভাররাইড
প্যানেল বোর্ডে অন / বন্ধ ইঙ্গিত জন্য সীমা সুইচ
ফিল্টার + চাপ গেজ সঙ্গে রেগুলেটর সংমিশ্রণ
অ্যাপ্লিকেশন
বায়ুসংক্রান্ত বল ভালভগুলি ব্যাপকভাবে বায়ুসংক্রান্ত অ্যাকুইয়েশন সিস্টেমে প্রবাহ বিচ্ছিন্নকরণ এবং নিয়ন্ত্রণের জন্য ব্যবহার করা হয় কারণ এই বায়ু পরিচালিত ভালভ শরীরের শৈলী এবং আকার, উপকরণ এবং চাপ রেটিংগুলির একটি পরিসরতে উপলব্ধ এবং তারা জল, গ্যাস, বাষ্প, তেল, খাদ্যশস্য, রাসায়নিক, ফার্মাসিউটিক্যালস এবং গুঁড়া। একটি অ্যাক্টিভিটেড বল ভালভের একটি অভ্যন্তরীণ বল রয়েছে যার মাধ্যমে এটি একটি গর্তের সাথে এটিতে আটকা পড়ে থাকে যা সাধারণত এটির সাথে সংলগ্ন PTFE আসনগুলির সাথে সংলগ্ন হয়, এটি বেল ভালভের দ্বারা সংকুচিত হয়, যা বায়ু অ্যাক্টুয়েটর দ্বারা পরিচালিত একটি স্টেম দ্বারা চালিত হয়। বায়ু পরিচালিত বল ভালভ একটি তুলনামূলকভাবে কম খরচে একটি শক্তসমর্থ, কুঁচকে এবং নির্ভরযোগ্য অভিনয় ভালভ প্যাকেজ সরবরাহ করে এবং দ্রুত কাজ করার সময় সরবরাহ করে, এটি ক্রমাগত পরিচালনা করা যেতে পারে এবং উপযুক্ত যেখানে উচ্চ সাইকেল অ্যাপ্লিকেশনগুলিতে আরামদায়ক।
মডেল নির্বাচন
3PC থ্রেড বায়ুসংক্রান্ত বল ভালভ
পণ্যের নাম | 3PC থ্রেড বল ভালভ | |||
চাপ | 1000WOG | |||
ভালভ Matreial | CF8 / SS304 | CF8M / SS316 | WCB | |
সংযোগ | বিএসপি / BSPT / এনপিটি |
