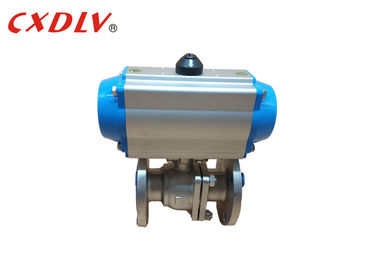

ডাবল অ্যাক্টিভিং চক্রের উন্নত পার্শ্ব বায়ুসংক্রান্ত কার্যকর বল ভালভ কন্ট্রোল ভালভ 150LB
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q641F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1pc |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠ কেস |
| ডেলিভারি সময়: | 5 ~ 25 কাজ দিন |
| পরিশোধের শর্ত: | টি / টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, ডি / এ, এল / সি, ডি / পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500pcs / সোম |
|
বিস্তারিত তথ্য |
|||
| দেহের উপাদান: | CF8 | আসন উপাদান: | PTFE হয় |
|---|---|---|---|
| ক্ষমতা: | স্প্রিং রিটার্ন একচুয়েটর | সংযোগ: | ডাবল চক্রের উন্নত পার্শ্ব |
| ভালভ আকার: | 1/2 "~ 8" | মধ্যম: | জল তেল গ্যাস |
| বিশেষভাবে তুলে ধরা: | ডবল অভিনয় বায়ুসংক্রান্ত ভালভ,বায়ুসংক্রান্ত বল বল ভালভ |
||
পণ্যের বর্ণনা
ডাবল অ্যাক্টিভিং চক্রের উন্নত পার্শ্ব বায়ুসংক্রান্ত কার্যকর বল ভালভ কন্ট্রোল ভালভ 150LB
বিশেষ উল্লেখ
- রাক এবং প্যানিয়ন নকশা ঘূর্ণমান চতুর্থাংশ বায়ুসংক্রান্ত একচুয়েটর চালু
- ডাবল অভিনয় বা স্প্রিং রিটার্ন সংস্করণ
- ISO5211, DIN3337 এবং Namur ইন্টারফেস ভাল মাউন্ট করার জন্য সীমা, সুইচ সুইচ বক্স এবং অবস্থানকারী
- অন্দর এবং বহিরঙ্গন অ্যাপ্লিকেশন জন্য উপযুক্ত
- 3Nm থেকে 13,024Nm (DA সংস্করণ) এবং 4NM থেকে টার্ক আউটপুট 6,584Nm (SR সংস্করণ)
- নিকেল ধাতুপট্টাবৃত প্যানিয়ন সঙ্গে অ্যালুমিনিয়াম খাদ হাউজিং
- ভ্রমণ কোণ 90 ° ± 5 ℃ ভ্রমণ স্টপ সমন্বয় সঙ্গে
- তাপমাত্রায় ২ বার থেকে 8 বার থেকে অপারেটিং চাপ -20 ℃ থেকে + 80 ℃ পর্যন্ত
সুবিধা
1. কম্প্যাক্ট ফাইলের আকার এবং হালকা ওজন নির্মাণ
2. নির্ভরযোগ্য, দীর্ঘ দীর্ঘস্থায়ী পারফরম্যান্স
3. স্ট্যান্ডার্ড "ইন লাইন" বা "ক্রস মাউন্ট" ভালভ অ্যাক্টুয়েটর কনফিগারেশন
4. স্প্রিং-রিটার্ন ডিজাইন কমপক্ষে 50 সে
5. স্টেইনলেস স্টীল বহিরাগত ছাঁটাই এবং FKM হে রিং স্ট্যান্ডার্ড
6. একচুয়েটর খাদ সরাসরি ডানা ভালভ স্টেম ব্যাকল্যাশ ন্যূনতম
7. ম্যানুয়াল ওভাররাইড স্ট্যান্ডার্ড
প্রযুক্তিগত তথ্য
ডাবল অ্যাক্টিভিং বায়ুসংক্রান্ত একচুয়েটর আদেশ সংখ্যা
| ডবল অভিনয় | মডেল নাম্বার | ঘূর্ণন সঁচারক বল (5.5Bar) |
| আইন 042 ডি | 8.4Nm | |
| আইন 050 ডি | 18.3Nm | |
| আইন 063 ডি | 32.2Nm | |
| আইন 075 ডি | 64Nm | |
| আইন 090 ডি | 101Nm | |
| অ্যাক্ট 100 ডি | 146Nm | |
| আইন 115 ডি | 236Nm | |
| আইন 125 ডি | 305Nm | |
| আইন 145 ডি | 478Nm | |
| আইন 160 ডি | 624Nm | |
| আইন 190 ডি | 1185Nm | |
| আইন 210 ডি | 1447Nm | |
| আইন 240 ডি | 2126Nm | |
| আইন 270 ডি | 3229Nm | |
| অ্যাক্ট 300 ডি | 4197Nm | |
| আইন 350 ডি | 6283Nm | |
| অ্যাক্ট 400 ডি | 8953Nm |
150LB বল ভালভ পরামিতি (1/2 "~ 8")
| চাপ | আয়তন | φD | এল | φE | φB | φC | টি | চ |
| Class150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 |
এই বল ভালভ সঙ্গে ব্যবহার করতে পারেন যা আনুষাঙ্গিক
নির্দেশক উপর / বন্ধ
Namur স্ট্যান্ডার্ড সলিনয়েড ভালভ সব স্ট্যান্ডার্ড
বায়ুসংক্রান্ত এবং বৈদ্যুতিক বায়ুসংক্রান্ত ভালভ অবস্থানকারী
Declutchable ম্যানুয়াল ওভাররাইড
প্যানেল বোর্ডে অন / বন্ধ ইঙ্গিত জন্য সীমা সুইচ
ফিল্টার + চাপ গেজ সঙ্গে রেগুলেটর সংমিশ্রণ
আরো নির্বাচন
| মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
| চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| ভালভ Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| একচুয়েটর | 1) একা অভিনয় (স্প্রিং রিটার্ন) 2) ডাবল অভিনয় | |||
| মালপত্র | 1) সীমা স্যুইচ 2) সোলেনয়েড ভালভ 3) ফিল্টার 4) পজিশনিং | |||
