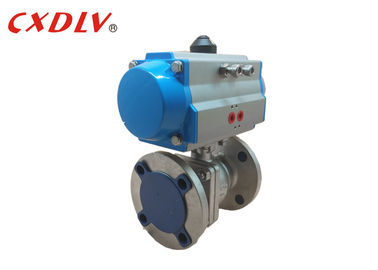

স্প্রিং রিটার্ন একক অভিনয় বায়ুসংক্রান্ত 3 উপায় উপায় ভালভ বন্ধ ভালভ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CXDLV |
| সাক্ষ্যদান: | CE&ISO |
| মডেল নম্বার: | Q641F |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1pc |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বিভিন্ন ভালভ গঠন অনুযায়ী উপযুক্ত পাতলা পাতলা কাঠ কেস |
| ডেলিভারি সময়: | 5 ~ 25 কাজ দিন |
| পরিশোধের শর্ত: | টি / টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, ডি / এ, এল / সি, ডি / পি, মানিগ্রাম |
| যোগানের ক্ষমতা: | 500pcs / সোম |
|
বিস্তারিত তথ্য |
|||
| দেহের উপাদান: | CF8 | আসন উপাদান: | PTFE হয় |
|---|---|---|---|
| ক্ষমতা: | স্প্রিং রিটার্ন একচুয়েটর | সংযোগ: | ডাবল চক্রের উন্নত পার্শ্ব |
| ভালভ আকার: | 1/2 "~ 8" | মধ্যম: | জল তেল গ্যাস |
| বিশেষভাবে তুলে ধরা: | বায়ুসংক্রান্ত চালিত বল ভালভ,বায়ুসংক্রান্ত চালিত ভালভ |
||
পণ্যের বর্ণনা
স্প্রিং রিটার্ন একক অভিনয় বায়ুসংক্রান্ত 3 উপায় উপায় ভালভ বন্ধ ভালভ
বিশেষ উল্লেখ
- রাক এবং প্যানিয়ন নকশা ঘূর্ণমান চতুর্থাংশ বায়ুসংক্রান্ত একচুয়েটর চালু
- ডাবল অভিনয় বা স্প্রিং রিটার্ন সংস্করণ
- ISO5211, DIN3337 এবং Namur ইন্টারফেস ভাল মাউন্ট করার জন্য সীমা, সুইচ সুইচ বক্স এবং অবস্থানকারী
- অন্দর এবং বহিরঙ্গন অ্যাপ্লিকেশন জন্য উপযুক্ত
- 3Nm থেকে 13,024Nm (DA সংস্করণ) এবং 4NM থেকে টার্ক আউটপুট 6,584Nm (SR সংস্করণ)
- নিকেল ধাতুপট্টাবৃত প্যানিয়ন সঙ্গে অ্যালুমিনিয়াম খাদ হাউজিং
- ভ্রমণ কোণ 90 ° ± 5 ℃ ভ্রমণ স্টপ সমন্বয় সঙ্গে
- তাপমাত্রায় ২ বার থেকে 8 বার থেকে অপারেটিং চাপ -20 ℃ থেকে + 80 ℃ পর্যন্ত
সুবিধা
1. তরল প্রতিরোধের, একই দৈর্ঘ্য সঙ্গে পাইপ প্রতিরোধের সহকারী সমান।
2. সহজ গঠন, ছোট আকার, হালকা ওজন।
3. বন্ধ এবং নির্ভরযোগ্য ভালভ sealing পৃষ্ঠ উপাদান ব্যাপকভাবে ব্যবহৃত প্লাস্টিক, sealing, এবং ব্যাপকভাবে ভ্যাকুয়াম সিস্টেম ব্যবহার করা হয়েছে।
4. রিমোট কন্ট্রোল সহজতর করার জন্য 90 ° ঘূর্ণন যতক্ষণ না সম্পূর্ণরূপে খোলা থেকে সম্পূর্ণরূপে খোলা থেকে, দ্রুত খোলা এবং বন্ধ, কাজ সহজ।
5. সহজ রক্ষণাবেক্ষণ, সহজ বল ভালভ, সীল সাধারণত কার্যক্রম, অপসারণ প্রতিস্থাপন আরো সুবিধাজনক।
6. সম্পূর্ণরূপে খোলা বা পুরোপুরি বন্ধ, সীল পৃষ্ঠ এবং ঢালাই বিচ্ছিন্নতা বল এবং আসন, মিডিয়া মাধ্যমে, ভালভ sealing পৃষ্ঠ erosion হবে না।
প্রযুক্তিগত তথ্য
একা অভিনয় বায়ুসংক্রান্ত একচুয়েটর আদেশ সংখ্যা
| মডেল নাম্বার | ঘূর্ণন সঁচারক বল (6Bar) | |
| খোলা | ঘনিষ্ঠ | |
| আইন 050 এস | 13.2Nm | 6.7Nm |
| আইন 063 এস | 24.1Nm | 11.1Nm |
| আইন 075 এস | 47.7Nm | 22.1Nm |
| আইন 090 এস | 73.1Nm | 36.7Nm |
| ACT 100S | 109Nm | 50.7Nm |
| ACT 115S | 176Nm | 82Nm |
| আইন 125 এস | 227Nm | 105Nm |
| আইন 145 এস | 357Nm | 165Nm |
| আইন 160 এস | 456Nm | 224Nm |
| আইন 190 এস | 871Nm | 379Nm |
| আইন 210 এস | 1000Nm | 521Nm |
| আইন 240 এস | 1423Nm | 721Nm |
| আইন 270 এস | 2345Nm | 1060Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| আইন 400 এস | 6559Nm | 2624Nm |
150LB বল ভালভ পরামিতি (1/2 "~ 8")
| চাপ | আয়তন | φD | এল | φE | φB | φC | টি | চ |
| Class150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 |
এই বল ভালভ সঙ্গে ব্যবহার করতে পারেন যা আনুষাঙ্গিক
নির্দেশক উপর / বন্ধ
Namur স্ট্যান্ডার্ড সলিনয়েড ভালভ সব স্ট্যান্ডার্ড
বায়ুসংক্রান্ত এবং বৈদ্যুতিক বায়ুসংক্রান্ত ভালভ অবস্থানকারী
Declutchable ম্যানুয়াল ওভাররাইড
প্যানেল বোর্ডে অন / বন্ধ ইঙ্গিত জন্য সীমা সুইচ
ফিল্টার + চাপ গেজ সঙ্গে রেগুলেটর সংমিশ্রণ
আরো নির্বাচন
| মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
| চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| ভালভ Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| একচুয়েটর | 1) একা অভিনয় (স্প্রিং রিটার্ন) 2) ডাবল অভিনয় | |||
| মালপত্র | 1) সীমা স্যুইচ 2) সোলেনয়েড ভালভ 3) ফিল্টার 4) পজিশনিং | |||
