পণ্যের বিবরণ:
প্রদান:
|
দেহের উপাদান: | WCB | আসন উপাদান: | PTFE হয় |
---|---|---|---|
গঠন: | ডাবল বিষণ্ণ | আদর্শ: | ANSI |
আকার: | 6 " | মধ্যম: | জল তেল গ্যাস |
লক্ষণীয় করা: | ওয়েফার টাইপ প্রজাপতি ভালভ,ওয়েফার শৈলী প্রজাপতি ভালভ |

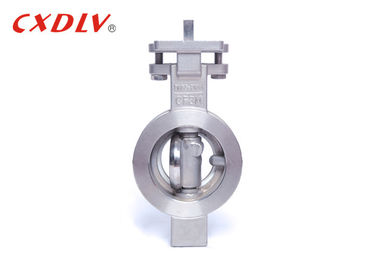

বিভিন্ন তরল ধাতু সীল জন্য বড় ব্যাসার্ধ ওয়েফার প্রজাপতি ভালভ
বিশেষ উল্লেখ
1. প্রযোজ্য মান:
* ডিজাইন এবং ম্যানুফ্যাকচারিং: এএসটিএম এ 351 304
* সংযোগ: জেবি / T79-94 (2)
* মুখমুখী মুখোমুখি: ANSI / ASME B16.5
* পরীক্ষা এবং পরিদর্শন: API STD598-84
2. আকার পরিসীমা:
- 1/2 "~ 24"
3. চাপ রেটিং:
- 150LB ~ 600LB
4. তাপমাত্রা বিন্যাস:
- -20 ° C ~ 185 ° C
আবেদন
সীট sealing পৃষ্ঠ স্তর তাপমাত্রা-প্রতিরোধী এবং জারা প্রতিরোধী খাদ উপাদান সঙ্গে জমা হয়। মাল্টি লেয়ার নরম স্ট্যাক sealing রিং ভালভ প্লেট উপর সংশোধন করা হয়। প্রথাগত বাটারফ্লাই ভালভের তুলনায়, প্রজাপতি ভালভের উচ্চ তাপমাত্রা সহ্য করার ক্ষমতা, হালকা অপারেশন, খোলা এবং বন্ধ করার কোন ঘর্ষণ নেই এবং বন্ধ করার সময় স্রোত পরিবাহনের টার্কিকে বাড়িয়ে সীলকে ক্ষতিপূরণ দেওয়া হয় এবং প্রজাপতি ভালভ উন্নত হয়। সিলিং কর্মক্ষমতা এবং সেবা জীবন প্রসারিত সুবিধা।
আকার | এল | সি | ওয়াই | ই | জি |
2 " | 43 | 96 | 50 | 38 | 124 |
2 1/2 " | 49 | 119 | 48 | 59 | 194 |
3 " | 49 | 132 | 74 | 73 | 203 |
4 " | 54 | 157 | 97 | 95 | 216 |
5 " | 64 | 186 | 111 | 111 | 217 |
6 " | 57 | 216 | 146 | 142 | 235 |
8 " | 64 | 270 | 194 | 188 | 270 |
10 " | 71 | 324 | 243 | 236 | 329 |
12 " | 81 | 381 | 289 | 282 | 357 |
শক্তি
1. সিলিং পৃষ্ঠ উপাদান সাধারণত রাবার এবং প্লাস্টিকের তৈরি হয়, তাই কম চাপ sealing কর্মক্ষমতা ভাল।
2. ইনস্টল করা সহজ।
3. নমনীয় এবং শ্রম-সঞ্চয় অপারেশন, ম্যানুয়াল, বৈদ্যুতিক, বায়ুসংক্রান্ত এবং জলবাহী মোড পাওয়া যায়।
মডেল নির্বাচন
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
