পণ্যের বিবরণ:
প্রদান:
|
দেহের উপাদান: | CF8M | আসন উপাদান: | PTFE হয় |
---|---|---|---|
গঠন: | ডাবল বিষণ্ণ | আদর্শ: | গিগাবাইট |
আকার: | DN200 | মধ্যম: | জল তেল গ্যাস |
লক্ষণীয় করা: | ওয়েফার টাইপ প্রজাপতি ভালভ,ওয়েফার শৈলী প্রজাপতি ভালভ |

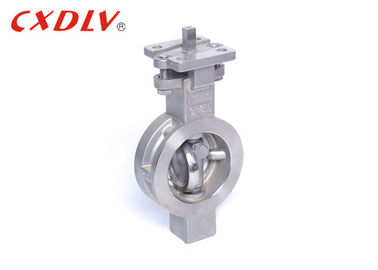

জিবি স্ট্যান্ডার্ড পিএন 16 CF8M ওয়েফার প্রজাপতি ভালভ এসএস 304 হ্যান্ডেল 2 ইঞ্চি ফ্ল্যাশ ভালভ
বিশেষ উল্লেখ
1. প্রযোজ্য মান:
* ডিজাইন এবং ম্যানুফ্যাকচারিং: জিবি / টি 12২38-2005
* সংযোগ: জেবি / T79-94 (2)
* মুখ মাত্রা মুখোমুখি: জিবি / টি 12221 (20)
* পরীক্ষা এবং পরিদর্শন: জেবি / টি 9092-1999
2. আকার পরিসীমা:
- ডিএন 50 ~ ডিএন 500
3. চাপ রেটিং:
- পিএন 16 ~ পিএন 40
4. তাপমাত্রা বিন্যাস:
- -20 ° C ~ 185 ° C
আবেদন
বাটারফ্লাই ভালভ একটি ক্লোজিং টুকর (ভালভ বা ডিস্ক) বোঝায় যা একটি ডিস্ক, একটি ভালভ যা পললাইনে প্রধানত কাটিয়া এবং থ্রোটলিং খোলা এবং বন্ধ করার জন্য ঘূর্ণায়মান শ্যাফ্ট ঘোরাবে। প্রজাপতি ভালভ খোলার এবং ক্লোজিং সদস্য একটি ডিস্ক-আকৃতির প্রজাপতি প্লেট যা ভলভ শরীরের ভেতর তার নিজের অক্ষের চারপাশে ঘোরাতে এবং বন্ধ করার বা সমন্বয় সাধন করার উদ্দেশ্যে ঘুরায়। প্রজাপতি ভালভ সম্পূর্ণ খোলার থেকে সম্পূর্ণ বন্ধনে 90 ডিগ্রী থেকে কম। প্রজাপতি ভালভ এবং প্রজাপতি রড কোন স্ব-লকিং ক্ষমতা আছে। প্রজাপতির প্লেটের অবস্থানের জন্য, একটি কীট গিয়ার reducer ভালভ স্টেম যোগ করা হয়। একটি কীট গিয়ার reducer ব্যবহার শুধুমাত্র ডিস্ক সক্ষম একটি স্ব লকিং ক্ষমতা, কিন্তু কোনো অবস্থানে ডিস্ক বন্ধ করে এবং ভালভ এর অপারেটিং কর্মক্ষমতা উন্নত। শিল্প বিশেষ প্রজাপতি ভালভ বৈশিষ্ট্য: এটি উচ্চ তাপমাত্রা সহ্য করতে পারে, এবং প্রযোজ্য চাপ পরিসীমা এছাড়াও উচ্চ। ভালভ একটি বড় নামমাত্র ব্যাস আছে। ভালভ শরীর কার্বন ইস্পাত তৈরি হয়। ভালভ প্লেটের সিলিং রিং একটি রবার রিং পরিবর্তে একটি ধাতু রিং ব্যবহার করে। বড় উচ্চ তাপমাত্রা প্রজাপতি ভালভ ইস্পাত প্লেট ঢালাই দ্বারা নির্মিত হয় এবং প্রধানত উচ্চ তাপমাত্রা মিডিয়া ফ্লু ducts এবং গ্যাস পাইপ জন্য ব্যবহার করা হয়।
ডিএন | এল | সি | ওয়াই | ই | জি |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
শক্তি
3. পরিবহন কাদা, পাইপ মুখ সংশ্লেষ তরল অন্তত পরিমাণ করতে পারেন।
4. কম চাপ অধীনে, একটি ভাল সীল অর্জন করতে পারেন।
5. সমন্বয় কর্মক্ষমতা ভাল।
6. সম্পূর্ণরূপে খোলা যখন ভালভ সীট চ্যানেল একটি বড় কার্যকর প্রবাহ এলাকা এবং একটি ছোট তরল প্রতিরোধ ক্ষমতা আছে।
মডেল নির্বাচন
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
