পণ্যের বিবরণ:
প্রদান:
|
দেহের উপাদান: | SUS304 | আসন উপাদান: | PTFE হয় |
---|---|---|---|
গঠন: | ডাবল বিষণ্ণ | আদর্শ: | গিগাবাইট |
আকার: | DN300 | মধ্যম: | জল তেল গ্যাস |
লক্ষণীয় করা: | ওয়েফার টাইপ প্রজাপতি ভালভ,ওয়েফার শৈলী প্রজাপতি ভালভ |

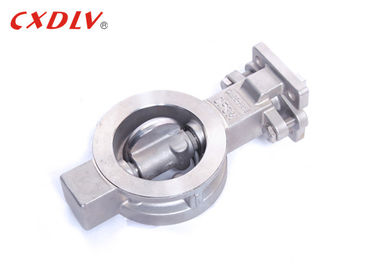

জল তেল গ্যাস ওয়েফার প্রজাপতি ভালভ ডবল ডানা প্রান্ত শেষ গিয়ার জন্য পরিচালিত
বিশেষ উল্লেখ
1. প্রযোজ্য মান:
* ডিজাইন এবং ম্যানুফ্যাকচারিং: জিবি / টি 12২38-2005
* সংযোগ: জেবি / T79-94 (2)
* মুখ মাত্রা মুখোমুখি: জিবি / টি 12221 (20)
* পরীক্ষা এবং পরিদর্শন: জেবি / টি 9092-1999
2. আকার পরিসীমা:
- ডিএন 50 ~ ডিএন 500
3. চাপ রেটিং:
- পিএন 16 ~ পিএন 40
4. তাপমাত্রা বিন্যাস:
- -20 ° C ~ 185 ° C
আবেদন
প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ হিসাবে পরিচিত, একটি সহজ নিয়ন্ত্রক ভালভ। প্রজাপতি ভালভ যা নিম্ন-চাপের পাইপলাইন মাধ্যমের স্যুইচিং নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে তার অর্থ হল ক্লোজিং সদস্য (ভালভ বা ডিস্ক) একটি ডিস্ক যা খোলার এবং বন্ধ করার জন্য ভালভ শাফলের চারপাশে ঘোরাবে। ভালভ একটি ধরনের।
প্রজাপতি ভালভের ডিস্ক পাইপের ব্যাস দিকে মাউন্ট করা হয়। প্রজাপতি ভালভ আকার ছোট এবং ওজন হালকা, গঠন সহজ। এতে মাত্র কয়েকটি অংশ রয়েছে, এবং এটি 90 ° ঘূর্ণায়মান দ্বারা দ্রুত খোলা এবং বন্ধ করা যেতে পারে। অপারেশন সহজ, এবং ভালভ ভাল তরল নিয়ন্ত্রণ বৈশিষ্ট্য আছে। প্রজাপতি ভালভ সম্পূর্ণরূপে খোলা অবস্থানে থাকে যখন, মাঝারি প্রবাহটি মধ্য দিয়ে প্রবাহিত হলে ডিস্কের বেধ কেবলমাত্র প্রতিরোধের কারণ, তাই ভালভ দ্বারা উত্পন্ন চাপ ড্রপটি ছোট, তাই এটিতে ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য থাকে।
ডিএন | এল | সি | ওয়াই | ই | জি |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
শক্তি
1. প্রজাপতি ভালভ মাটির পরিবহন করতে পারে এবং নল মুখে কম পরিমাণে তরল জমা করতে পারে। একটি ভাল সীল কম চাপ এ অর্জন করা যেতে পারে। সমন্বয় কর্মক্ষমতা ভাল।
2. প্রজাপতি প্লেটের সুগঠিত নকশা, তরল প্রতিরোধের ক্ষতি ছোট, একটি শক্তি-সংরক্ষণ পণ্য হিসাবে বর্ণনা করা যেতে পারে।
মডেল নির্বাচন
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
