পণ্যের বিবরণ:
প্রদান:
|
দেহের উপাদান: | স্টেইনলেস স্টীল / wcb | গঠন: | ডাবল পাগলাটে |
---|---|---|---|
আদর্শ: | ANSI | আকার: | 6 " |
মধ্যম: | জল তেল গ্যাস | সংযোগ: | ওয়েফার টাইপ |
লক্ষণীয় করা: | ওয়েফার টাইপ প্রজাপতি ভালভ,ওয়েফার প্রজাপতি চেক ভালভ |

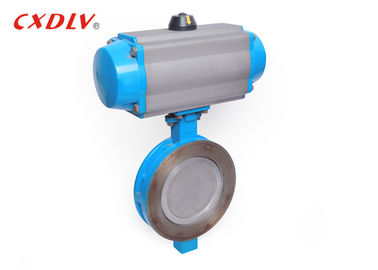

নরম সিট বায়ুসংক্রান্ত অ্যাক্টুয়েটেড ওয়েফার প্রজাপতি ভালভ 4 ইঞ্চি ANSI / GB স্ট্যান্ডার্ড
বিশেষ উল্লেখ
1. প্রযোজ্য মান:
* ডিজাইন এবং ম্যানুফ্যাকচারিং: এএসটিএম এ 351 304
* সংযোগ: জেবি / T79-94 (2)
* মুখমুখী মুখোমুখি: ANSI / ASME B16.5
* পরীক্ষা এবং পরিদর্শন: API STD598-84
2. আকার পরিসীমা:
- 1/2 "~ 24"
3. চাপ রেটিং:
- 150LB ~ 600LB
4. তাপমাত্রা বিন্যাস:
- -20 ° C ~ 185 ° C
আবেদন
বৈদ্যুতিক সমন্বয় প্রজাপতি ভালভ বৈদ্যুতিক ভালভ এবং বৈদ্যুতিক নিয়ন্ত্রণ ভালভ একটি প্রকার। প্রধান সংযোগ পদ্ধতি হল: প্রবাহের ধরন এবং ওয়েফার টাইপ, যা শিল্প অটোমেশন নিয়ন্ত্রণের ক্ষেত্রে গুরুত্বপূর্ণ কার্যকর ইউনিট। বৈদ্যুতিক সমন্বয় প্রজাপতি ভালভ ইনস্টলেশনের জন্য দুটি প্রধান পয়েন্ট: ইনস্টলেশন অবস্থান, উচ্চতা, এবং inlet এবং আউটলেট দিক নকশা প্রয়োজনীয়তা পূরণ করতে হবে। উল্লেখ্য যে মিডিয়া প্রবাহের দিকটি ভালভ শরীরের উপর চিহ্নিত তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত এবং সংযোগ দৃঢ় এবং শক্ত হওয়া উচিত। বৈদ্যুতিক সমন্বয় প্রজাপতি ভালভ ইনস্টল করার আগে পরিদর্শন করা আবশ্যক। ভালভের নামপ্লেটটি বর্তমান জাতীয় মান "জেনারাল ভালভ মার্ক" জিবি 1২২২২ এর সাথে মেনে চলতে হবে।
আকার | এল | সি | ওয়াই | ই | জি |
2 " | 43 | 96 | 50 | 38 | 124 |
2 1/2 " | 49 | 119 | 48 | 59 | 194 |
3 " | 49 | 132 | 74 | 73 | 203 |
4 " | 54 | 157 | 97 | 95 | 216 |
5 " | 64 | 186 | 111 | 111 | 217 |
6 " | 57 | 216 | 146 | 142 | 235 |
8 " | 64 | 270 | 194 | 188 | 270 |
10 " | 71 | 324 | 243 | 236 | 329 |
12 " | 81 | 381 | 289 | 282 | 357 |
শক্তি
ভালভ স্টেম একটি মাধ্যমে-রড গঠন। Quenching এবং tempering চিকিত্সা পরে, এটি ভাল ব্যাপক যান্ত্রিক বৈশিষ্ট্য, জারা প্রতিরোধের এবং স্ক্র্যাচ প্রতিরোধের আছে। প্রজাপতি ভালভ খোলা এবং বন্ধ করা হয়, ভালভ স্টেম শুধুমাত্র rotates এবং উত্তোলন অপারেশন সঞ্চালন না। ভালভ স্টেম প্যাকিং ভাঙ্গা সহজ নয় এবং সীল নির্ভরযোগ্য। এটি প্রজাপতির প্লেটের শঙ্কু পিনের সাথে সংশোধন করা হয়, এবং অতিশয় শেষটি পঞ্চ-আউট টাইপ প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে, যাতে ভালভ স্টেম এবং প্রজাপতি প্লেটটি দুর্ঘটনাক্রমে ভেঙে গেলে ভালভ স্টেমটি ভেঙ্গে পড়তে বাধা দেয়।
মডেল নির্বাচন
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
