পণ্যের বিবরণ:
প্রদান:
|
দেহের উপাদান: | CF8 | আসন উপাদান: | PTFE হয় |
---|---|---|---|
গঠন: | ডাবল বিষণ্ণ | আদর্শ: | গিগাবাইট |
আকার: | DN150 | মধ্যম: | জল তেল গ্যাস |
লক্ষণীয় করা: | ওয়েফার টাইপ প্রজাপতি ভালভ,ওয়েফার প্রজাপতি চেক ভালভ |

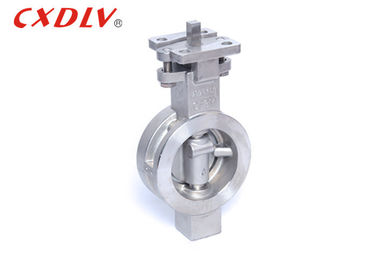

উচ্চ পারফরম্যান্স ওয়েফার প্রজাপতি ভালভ স্টেইনলেস স্টীল ডবল বক্রবন্ধনী জিবি PN16
বিশেষ উল্লেখ
1. প্রযোজ্য মান:
* ডিজাইন এবং ম্যানুফ্যাকচারিং: জিবি / টি 12২38-2005
* সংযোগ: জেবি / T79-94 (2)
* মুখ মাত্রা মুখোমুখি: জিবি / টি 12221 (20)
* পরীক্ষা এবং পরিদর্শন: জেবি / টি 9092-1999
2. আকার পরিসীমা:
- ডিএন 50 ~ ডিএন 500
3. চাপ রেটিং:
- পিএন 16 ~ পিএন 40
4. তাপমাত্রা বিন্যাস:
- -20 ° C ~ 185 ° C
আবেদন
হাই পারফরম্যান্স বাটারফ্লাই ভালভগুলি হিট, বায়ুচলাচল এবং এয়ার কন্ডিশনার, পাওয়ার প্রজন্ম, হাইড্রোকার্বন প্রক্রিয়াকরণ, পানি এবং বর্জ্য জল চিকিত্সা, এবং সামুদ্রিক ও বানিজ্যিক জাহাজ নির্মাণ সহ অনেক শিল্পে একটি মান।
ডিএন | এল | সি | ওয়াই | ই | জি |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
শক্তি
1. প্রজাপতি প্লেট ভালভ স্টেম দ্বারা চালিত হয়। এটি 90 ° মাধ্যমে ঘোরা হয়, এটি একবার খোলা এবং বন্ধ করা যেতে পারে। ডিস্কের প্রতিবিম্বন কোণ পরিবর্তন করে, মাঝারি প্রবাহ নিয়ন্ত্রিত হতে পারে।
2. ওয়ার্কিং শর্ত এবং মাধ্যম: প্রজাপতি, গ্যাস, প্রাকৃতিক গ্যাস, তরল পেট্রোলিয়াম গ্যাস, শহর গ্যাস, গরম ও ঠান্ডা বাতাস, রাসায়নিক গন্ধ এবং বিদ্যুৎ উৎপাদনের প্রকৌশল সিস্টেমগুলিতে বিভিন্ন ক্ষয়কারক এবং অ-ক্ষয়কারক তরল প্রেরণের জন্য বাটারফ্লাই ভালভ উপযুক্ত। পানি সরবরাহ এবং নিষ্কাশন, ইত্যাদি নির্মাণ। মাঝারি পাইপ উপর, মাঝারি প্রবাহ নিয়ন্ত্রণ এবং কাটা ব্যবহৃত।
মডেল নির্বাচন
মান | ANSI | গিগাবাইট | নামক JIS | তালা লাগান |
চাপ | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
মডেল | 1) উচ্চ প্ল্যাটফর্ম মডেল 2) হ্যান্ডেল মডেল |
